Станки для отрезания труб и снятия фасок GF 8, GF 12 (AVM/MVM)


Станки для отрезания труб и снятия фасок GF 8, GF 12 (AVM/MVM)

Экономичная обработка труб с помощью передовых технологий от Orbitalum Tools! Резка и скашивание за секунды труб из высоколегированной стали (спецстали), низколегированной и нелегированной стали, литых материалов, пластмасс и цветных металлов по методике «планетарной резки».

«Повышение безопасности за счет стоячей трубы - вращающийся инструмент». Надежная технология «планетарной резки» является важной особенностью, характерной для труборезных станков ORBITALUM.

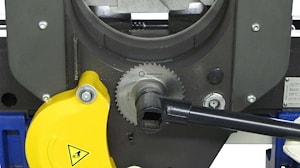

Пильный диск погружается в разрез и движется по орбите вокруг трубы. Преимущество этого в том, что маленькое пильное полотно позволяет резать трубу большого диаметра без нагревания трубы.

Инновационный принцип зажима за счет многоточечного зажима трубы: Бездеформационный зажим позволяет легко и быстро резать трубы в зависимости от материала с толщиной стенки от 2 до 10 мм. (0,079–0,394 дюйма). Вы можете обрабатывать все высоколегированные, нелегированные и низколегированные стали, алюминий, медь, латунь, отожженные литые трубы, обычные конструкционные стали, черные и оцинкованные стальные трубы и пластик. При желании пользователь, помимо чисто ручного управления, может выбирать между ручным (MVM) и автоматическим (AVM) модулем подачи. Последнее оптимизирует результат резки, увеличивает срок службы инструментов и снижает физическую нагрузку на оператора. Результат: максимальная надежность и производительность.

ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА:
• Опционально с модулем подачи AVM или MVM для автоматической или механизированной разделительной резки, что снижает физическую нагрузку на оператора.
• Оптимальное действие инструмента только в одной точке трубы соответственно.
• Оптимизированный контроль скорости (40–215 об/мин), идеально подходящий для резки высокопроизводительных материалов (Hastelloy®, P91 и т. д.)
• Эргономичная рукоятка двигателя, обеспечивающая безопасное положение оператора
• Отдельная резка за считанные секунды
• Снятие фаски с концов труб в процессе резки или отдельно
• Повышение производительности
• Увеличенный срок службы инструментов
• Повышенная защита от коррозии благодаря зажимным губкам из нержавеющей стали (входят в комплект)
• Кабель вкл. штекерное соединение с быстроразъемной муфтой для простой и быстрой замены силовых кабелей

ВАРИАНТЫ ПОДАЧИ:
Станок для резки и снятия фаски с автоматическим модулем подачи AVM: интеллектуальное управление AVM постоянно отслеживает усилие подачи в зависимости от требуемой производительности. После завершения процесса резки AVM автоматически выключается. Непреднамеренный запуск предотвращается блокировкой перезапуска. Станки для резки труб и снятия фаски с модулем ручной подачи MVM: Дополнительный модуль на станке упрощает обработку труб с помощью ручного маховика. Это обеспечивает легкое вращение головки машины вокруг трубы с минимальным усилием и постоянной подачей.

ОБЛАСТЬ ПРИМЕНЕНИЯGF8GF8 AVM*GF8 MVM*GF12GF12 AVM*GF12 MVM*
Код790 045 095790 045 001790 045 069790 047 095790 047 001790 047 069
Наружный диаметр трубы, мм114 - 230114 - 230114 - 230157 - 325157 - 325157 - 325
Толщина стенки в зависимости от материала, мм2 - 102 - 102 - 102 - 102 - 102 - 10
Внутренний Ø трубы мин. (пильный диск Ø 63 мм), мм137137137190190190
Внутренний Ø трубы мин. (пильный диск Ø 68 мм), мм132132132185185185
Внутренний Ø трубы мин. (пильный диск Ø 80 мм), мм120120120173173173
Внутренний Ø трубы мин. (пильный диск Ø 100 мм), мм100100100153153153
Материалы: Специальная сталь (любое содержание Cr и Mo); специальная нержавеющая сталь (с любым содержанием Cr и Mo); специальные стали (Cr < 12 % и Mo < 2,5 %; Cr < 20 % и Mo = 0 %): цементируемые стали, быстрорежущие стали, термообработанные стали, стали для подшипников качения, инструментальные стали; черная и оцинкованная стальная труба; общестроительная сталь; отожженная литая труба (GGG); алюминий; латунь; медь, пластик (PE, PP, PVDE, PVC)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИGF8GF8 AVM*GF8 MVM*GF12GF12 AVM*GF12 MVM*
Мощность, kW1.81.91.81.81.91.8
Мощность AVM, kW-0.05--0.05-
Встроенная электронная регулировка скорости
со стабилизацией скорости, rpm
40 - 21540 - 21540 - 21540 - 21540 - 21540 - 215
Головка с вращающейся скоростью AVM, rpm-0.1 - 2.3--0.1 - 1.8-
Крутящий момент головки машины макс. с AVM, Nm-165--210-
Класс защитыI (DIN EN 60745-1)(DIN EN 60204-1)I (DIN EN 60745-1)I (DIN EN 60745-1)(DIN EN 60204-1)I (DIN EN 60745-1)
Уровень шума на рабочем месте, dB (A)797979797979
Уровень вибрации (согласно DIN EN 28662, часть 1), m/s2< 2.5< 2.5< 2.5< 2.5< 2.5< 2.5
Сетевой предохранитель, A161616161616
Размеры (LxWxH), мм778 x 430 x 485918 x 430 x 485788 x 430 x 485940 x 374 x 5921,070 x 374 x 5921,090 x 374 x 592
Вес машины прибл.**, кг102.5110.0104.6138.6146.1140.7
Версии (однофазный переменный ток), V, Hz230 V, 50/60 Hz230 V, 50/60 Hz230 V, 50/60 Hz230 V, 50/60 Hz230 V, 50/60 Hz230 V, 50/60 Hz
КОМПЛЕКТ ПОСТАВКИGF8GF8 AVM*GF8 MVM*GF12GF12 AVM*GF12 MVM*
Станок для резки и снятия фаски с труб, шт.111111
Транспортировочный кейс111111
Набор заглушек из нержавеющей стали, шт.111111
Полотно пилы (Код 790 043 018)111111
Монтажная пластина, шт.111111
Линейный лазер с крепежными винтами и 10
кнопочными элементами 1,5 В (790 142 124)***, шт.
111111
Набор ключей с принадлежностями, к-т111111
Спец. трансмиссионное масло (790 041 030), шт.111111
Смазка для пильных полотен GF TOP (790 060 228), шт.111111
Инструкции по эксплуатации111111

* Модуль автоматической или ручной подачи AVM/MVM уже установлен на труборезе при поставке.
** Вес без упаковки и аксессуаров.

Видео обзор орбитальных труборезов серии GF



Станок для отрезания труб и снятия фасок GF 8 (AVM/MVM)



Станок для отрезания труб и снятия фасок GF 12 (AVM/MVM)
