Серия GFX идеально подходит для резки тонкостенных труб. Благодаря прочной конструкции для длинномерного изделия пилы особенно экономичны; длительный срок службы инструмента также повышает производительность.
GFX не требует особого ухода, удобен в обслуживании и предлагает широкую область применения. К перерабатываемым материалам относятся нелегированные, низколегированные и высоколегированные стали, специальные стали, алюминиевые сплавы цветных металлов и сплавы титана.
Что характерно для труборезных станков ORBITALUM, они позволяют удобно маркировать точку отреза на трубе линейным лазером. Вторая точка зажима пильного диска позволяет отрезать колена труб.
Мощный двигатель оснащен защитой от перегрузки и эргономичными ручками и доступен для напряжения 230 В, 50/60 Гц или 120 В, 50/60 Гц.
Кабельное соединение с помощью быстроразъемного винтового соединителя обеспечивает простую и удобную замену гибкого шарнирного кабеля.
Области применения в основном связаны с пищевой промышленностью, производством напитков, фармацевтической и химической промышленностью.
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА:

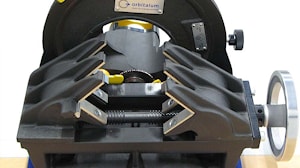

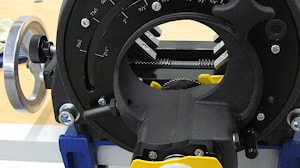

• Оптимизированный отвод стружки благодаря новой конструкции тисков

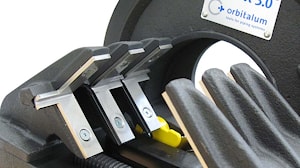

• Стальные раздвижные зажимные губки с комплектами колпачков из нержавеющей стали

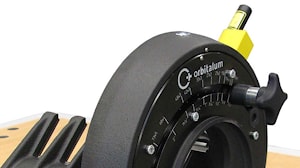

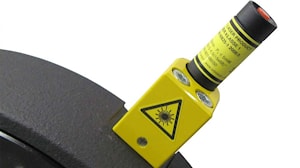

• Встроенный линейный лазер для отметки точки среза

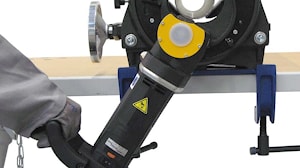

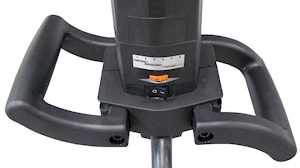

• Эргономичная ручка двигателя
• Привод с высокой производительностью (1200Вт) и регулируемым диапазоном скоростей для резки широкого спектра материалов
• Электронная защита от перегрузки со встроенным датчиком температуры и тахометром
• Увеличенный срок службы инструментов благодаря новому приводу GF10
• Эргономично расположенное колесо регулировки скорости
• Штекерное соединение с быстроразъемной муфтой: простая и быстрая замена поворотного кабеля

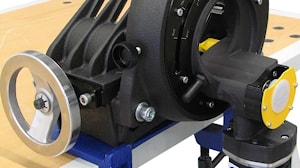

• Возможна прямая установка на верстак в GFX 3.0
| ОБЛАСТЬ ПРИМЕНЕНИЯ | GFX3.0 | GFX6.6 |
| Код | 790 144 001 | 790 146 001 |
| Наружный диаметр трубы, мм | 6.0 - 78.0 | 21.3 - 168.3 |
| Толщина стенки, мм | 0.8 - 7.0 | 0.8 - 7.0 |
| Внутренний Ø трубы мин. (пильный диск Ø 63 мм), мм | 0 | 23.0 |
| Диапазон наружного Ø (пильный диск Ø 63 мм), мм | 6.0 - 78.0 | 24.6 - 168.3 |
| Внутренний Ø трубы мин. (пильный диск Ø 68 мм), мм | 0 | 18 |
| Диапазон наружного Ø (пильный диск Ø 68 мм), мм | 6.0 - 73.0 | 21.3 - 168.3 |
| Внутренний Ø трубы мин. (пильный диск Ø 80 мм), мм | - | 6 |
| Диапазон наружного Ø (пильный диск Ø 80 мм), мм | - | 21.3 - 156.0 |
| Материалы: Стали нелегированные, низколегированные и высоколегированные, специальные стали, цветные металлы, алюминиевые и титановые сплавы, композиты, пластмассы |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | GFX3.0 | GFX6.6 |
| Размеры (LxWxH), мм | 570 x 330 x 280 | 575 x 350 x 671 |
| Вес, включая тиски, кг | 28.5 | 74.4 |
| Мощность, kW | 1200 | 1200 |
| Класс защиты | II | II |
| Встроенная электронная регулировка скорости со стабилизацией скорости, rpm | 30 - 200 | 30 - 200 |
| Версии (однофазный переменный ток), V, Hz | 230 V, 50/60 Hz EU | 230 V, 50/60 Hz EU |
| Уровень вибрации (EN 50144), m/s2 | < 2.5 | < 2.5 |
| Уровень шума на рабочем месте, dB (A) | 79.7 | 79.7 |
| КОМПЛЕКТ ПОСТАВКИ | GFX3.0 | GFX6.6 |
| Станок для резки и снятия фаски с труб, шт. | 1 | 1 |
| Транспортировочный кейс | 1 | 1 |
| Полотно пилы Код | 1 (790 041 035) | 1 (790 042 064) |
| Пластина для быстрого монтажа без винтовых зажимов*, шт. | - | 1 |
Линейный лазер с крепежными винтами и 10
кнопочными элементами 1,5 В (790 142 124)***, шт. | 1 | 1 |
| Набор ключей с принадлежностями, к-т | 1 | 1 |
| Смазка для пильных полотен GF TOP (790 060 228), шт. | 1 | 1 |
| Инструкции по эксплуатации | 1 | 1 |
* GFX 3.0 можно установить непосредственно на верстак без пластины для быстрого монтажа.
Опционально доступны пластины для быстрого монтажа с винтовыми зажимами для GFX 3.0 и GFX 6.6.
** Линейный лазер должен быть установлен на GFX перед вводом в эксплуатацию.
Видео обзор орбитальных труборезов серии GFX

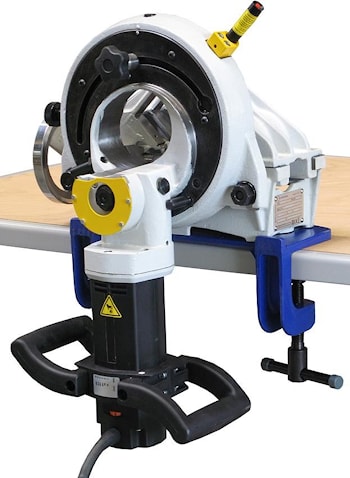

Станок для отрезания труб и снятия фасок GFX 3.0, GFX 6.6
