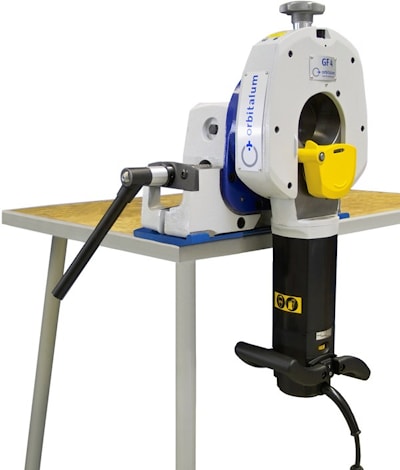

Труборез для точной резки за считанные секунды. Уже более 50 лет производители установок полагаются на стандарт, установленный Orbitalum в области подготовки концов промышленных труб:
От химической промышленности, биотехнологической промышленности, фармацевтической промышленности, пищевой промышленности и производства напитков до энергетического машиностроения и судостроения.
Предпосылкой для продуктивной и качественной сварки труб автоматизированной орбитальной технологией является точная, прямоугольная и разрез без заусенцев, а также идеальная фаска на конце трубы. Простая в обращении и точная резка за считанные секунды, серия GF обрабатывает трубные материалы из высоколегированной стали
(нержавеющей), низколегированной и нелегированной стали, литых материалов, пластмасс и цветных металлов по процедуре «планетарной резки». При этом осуществляется мощный зажим без деформации заготовки.
При желании пользователь, помимо чисто ручного управления, может выбирать между ручным (MVM) и автоматическим (AVM) модулем подачи. Последнее оптимизирует результат резки, увеличивает срок службы инструментов и снижает физическую нагрузку на оператора. Результат: максимальная надежность и производительность.
При желании пользователь, помимо чисто ручного управления, может выбирать между ручным (MVM) и автоматическим (AVM) модулем подачи. Последнее оптимизирует результат резки, увеличивает срок службы инструментов и снижает физическую нагрузку на оператора. Результат: максимальная надежность и производительность.
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА:
• Включен набор колпачков из нержавеющей стали для предотвращения контактной коррозии.
• Опционально с модулем подачи AVM или MVM для автоматической или механизированной разделительной резки, что снижает физическую нагрузку на оператора.
• Блокировка поворотного механизма защищает от несанкционированного использования и кражи

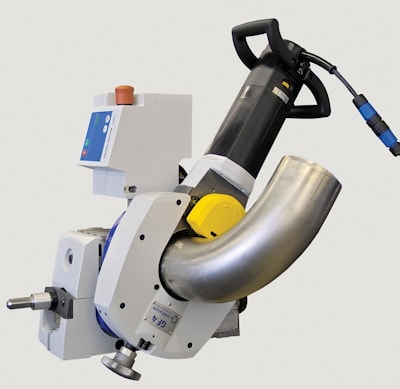

• Эргономически оптимизированная рукоятка двигателя позволяет улучшить положение оператора, а также резать отводы труб без переналадки.

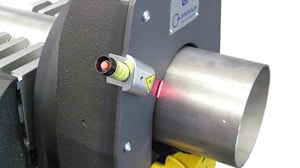

• Встроенный линейный лазер для отметки точки среза

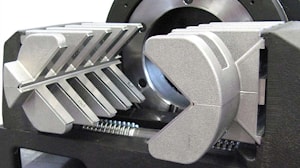

• Зажимные кулачки для замены на короткие отрезки шлангов и для безвибрационной резки труб меньшего размера (только для GF4)
• Многофункциональные клавиши для всех настроек на машине
• Оптимизированный контроль скорости (40–215 об/мин), идеально подходящий для резки высокопроизводительных материалов (Hastelloy®, P91 и т. д.)
• Штекерное соединение с быстроразъемным соединением: простая и быстрая замена кабеля питания
• Оптимизированная защита от стружки защищает от отлетающей стружки; защита от стружки для GF4 с отверстием для складной линейки для измерения длины трубы
ВАРИАНТЫ ПОДАЧИ:
Станок для резки и снятия фаски с автоматическим модулем подачи AVM: Интеллектуальное управление AVM постоянно отслеживает усилие подачи в зависимости от требуемой производительности. После завершения процесса резки AVM автоматически выключается. Непреднамеренный запуск предотвращается блокировкой перезапуска. Станки для резки труб и снятия фаски с модулем ручной подачи MVM: Дополнительный модуль на станке упрощает обработку труб с помощью ручного маховика. Это обеспечивает легкое вращение головки машины вокруг трубы с минимальным усилием и постоянной подачей.

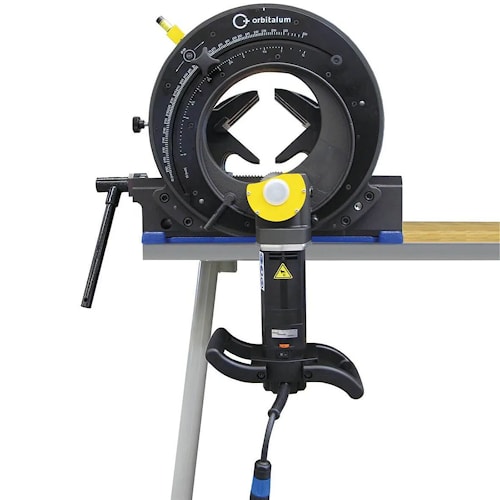

| ОБЛАСТЬ ПРИМЕНЕНИЯ | GF4 | GF4 AVM* | GF4 MVM* | GF6 | GF6 AVM* | GF6 MVM* |
| Код | 790 142 001 | 790 142 011 | 790 142 021 | 790 143 001 | 790 143 011 | 790 143 021 |
| Наружный диаметр трубы, мм | 12 - 120 | 12 - 120 | 12 - 120 | 21.3 - 168.3 | 21.3 - 168.3 | 21.3 - 168.3 |
| Толщина стенки в зависимости от материала, мм | 1 - 9 | 1 - 9 | 1 - 9 | 1.5 - 15 | 1.5 - 15 | 1.5 - 15 |
| Внутренний Ø трубы мин. (пильный диск Ø 63 мм), мм | 21 | 21 | 21 | 30 | 30 | 30 |
| Внутренний Ø трубы мин. (пильный диск Ø 68 мм), мм | 16 | 16 | 16 | 25 | 25 | 25 |
| Внутренний Ø трубы мин. (пильный диск Ø 80 мм), мм | 4 | 4 | 4 | 13 | 13 | 13 |
| Внутренний Ø трубы мин. (пильный диск Ø 100 мм), мм | - | - | - | 0 | 0 | 0 |
| Материалы: Специальная сталь (любое содержание Cr и Mo); специальная нержавеющая сталь (с любым содержанием Cr и Mo); специальные стали (Cr < 12 % и Mo < 2,5 %; Cr < 20 % и Mo = 0 %): цементируемые стали, быстрорежущие стали, термообработанные стали, стали для подшипников качения, инструментальные стали; черная и оцинкованная стальная труба; общестроительная сталь; отожженная литая труба (GGG); алюминий; латунь; медь, пластик (PE, PP, PVDE, PVC) |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | GF4 | GF4 AVM* | GF4 MVM* | GF6 | GF6 AVM* | GF6 MVM* |
| Мощность, kW | 1.8 | 1.9 | 1.8 | 1.8 | 1.9 | 1.8 |
| Мощность AVM, kW | - | 0.05 | - | - | 0.05 | - |
Встроенная электронная регулировка скорости
со стабилизацией скорости, rpm | 40 - 215 | 40 - 215 | 40 - 215 | 40 - 215 | 40 - 215 | 40 - 215 |
| Головка с вращающейся скоростью AVM, rpm | - | 0.1 - 3.9 | - | - | 0.3 - 3.5 | - |
| Крутящий момент головки машины макс. с AVM, Nm | - | 101 | - | - | 353 | - |
| Класс защиты | II (DIN EN 60745-1) | I (DIN EN 60204-1) | II (DIN EN 60745-1) | II (DIN EN 60745-1) | I (DIN EN 60204-1) | II (DIN EN 60745-1) |
| Уровень шума на рабочем месте, dB (A) | 79 | 79 | 79 | 79 | 79 | 79 |
| Уровень вибрации (согласно DIN EN 28662, часть 1), m/s2 | < 2.5 | < 2.5 | < 2.5 | < 2.5 | < 2.5 | < 2.5 |
| Сетевой предохранитель, A | 16 | 16 | 16 | 16 | 16 | 16 |
| Размеры (LxWxH), мм | 480 x 325 x 680 | 480 x 325 x 810 | 480 x 325 x 780 | 574 x 352.7 x 920 | 574 x 352.7 x 972 | 574 x 352.7 x 920 |
| Вес машины прибл.**, кг | 55.0 | 64.5 | 60.0 | 92.7 | 101.7 | 97.8 |
| Версии (однофазный переменный ток), V, Hz | 230 V, 50/60 Hz | 230 V, 50/60 Hz | 230 V, 50/60 Hz | 230 V, 50/60 Hz | 230 V, 50/60 Hz | 230 V, 50/60 Hz |
| КОМПЛЕКТ ПОСТАВКИ | GF4 | GF4 AVM* | GF4 MVM* | GF6 | GF6 AVM* | GF6 MVM* |
| Станок для резки и снятия фаски с труб, шт. | 1 | 1 | 1 | 1 | 1 | 1 |
| Транспортировочный кейс | 1 | 1 | 1 | 1 | 1 | 1 |
| Набор заглушек из нержавеющей стали, шт. | 1 | 1 | 1 | 1 | 1 | 1 |
| Полотно пилы Код | 790 042 064 | 790 042 064 | 790 042 064 | 790 043 018 | 790 043 018 | 790 043 018 |
| Монтажная пластина, шт. | 1 | 1 | 1 | 1 | 1 | 1 |
Линейный лазер с крепежными винтами и 10
кнопочными элементами 1,5 В (790 142 124)***, шт. | 1 | 1 | 1 | 1 | 1 | 1 |
| Набор ключей с принадлежностями, к-т | 1 | 1 | 1 | 1 | 1 | 1 |
| Спец. трансмиссионное масло (790 041 030), шт. | 1 | 1 | 1 | 1 | 1 | 1 |
| Смазка для пильных полотен GF TOP (790 060 228), шт. | 1 | 1 | 1 | 1 | 1 | 1 |
| Инструкции по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 |
* Модуль автоматической или ручной подачи AVM/MVM уже установлен на труборезе при поставке.
** Вес без упаковки и аксессуаров. Для GF 4 и GF 6 (AVM/MVM)
*** Линейный лазер поставляется отдельно и должен быть установлен на машине перед вводом в эксплуатацию.
Есть на складе труборезы GF 4
Видео обзор орбитальных труборезов серии GF

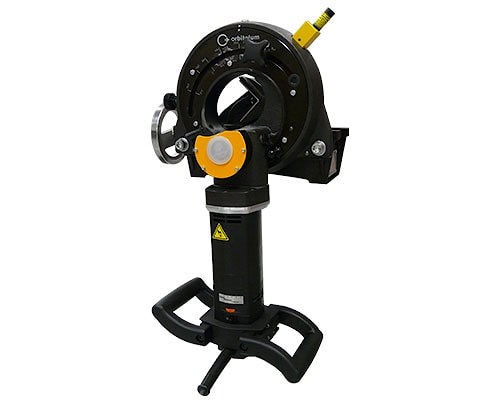

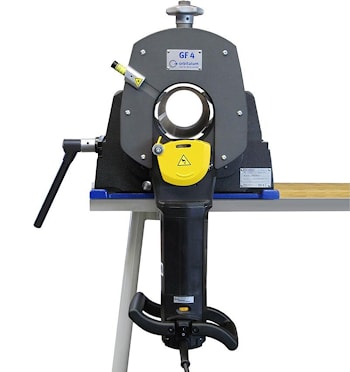

Станок для отрезания труб и снятия фасок GF 4 (AVM/MVM)
