Чугунные муфты, со специальным антикоррозионным покрытием Resicoat применимым для трубопроводов проложенных в земле. Предназначены для соединения стальных, полиэтиленовых и чугунных труб, а также труб из фиброцемента и поливинилхлорида. Выпускаются для труб диаметром от 40 до 300 (мм) и давлением в водопроводах до 16 бар, в газопроводах - до 6 бар. Особенностью этой серии являются гофрированные уплотнения, которые одновренменно служат емкостями, в которые стекает смазка во время монтажа.
Область применения – водо и газопроводы: Трубы даметром от 40 до 300 (мм) из стали, чугуна, фиброцемента, полиэтилена, поливинилхлорида
Давление: Воды до 16 бар PN 16
Температура: макс. до 50 °C
Материал: чугун с шарообразным графитом марки EN-GJS-400-15 (GGG 40)
Уплотнение: из акрилнитрилбутадиенового каучука NBR; Болты,гайки и шайбы – сталь с покрытием Dacromet; Защитные колпачки на гайках – из синтетического материала
Антикоррозионная защита: специальное покрытие Resicoat

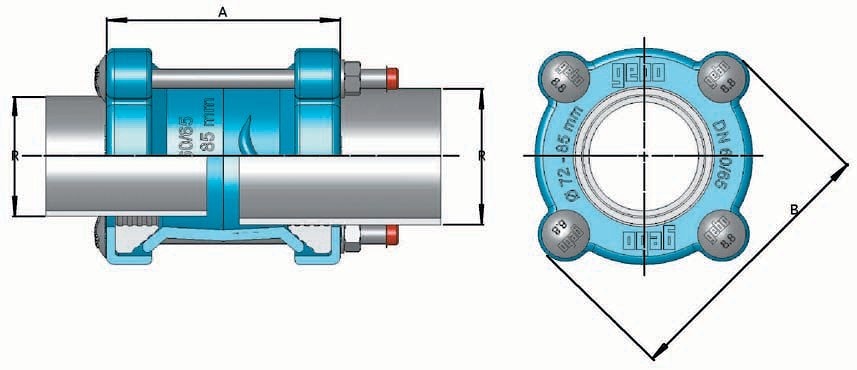

Номинальный диаметр DN | Наружный диаметр (мм) d min | Наружный диаметр (мм) d max | Вес (кг) | ~A (мм) | ~B (мм) | Кол. болтов | Номер артикула |
40 | 48 | 60 | 2,6 | 127 | 145 | 2 | 24.290.02.4860 |
50 | 59 | 73 | 3,8 | 136 | 159 | 4 | 24.290.02.5973 |
60/65 | 72 | 85 | 4,8 | 145 | 171 | 4 | 24.290.02.7285 |
80 | 88 | 103 | 5 | 147 | 189 | 4 | 24.290.02.88103 |
100 | 108 | 128 | 6 | 152 | 217 | 4 | 24.290.02.108128 |
125-1 | 132 | 146 | 6,9 | 153 | 235 | 4 | 24.290.02.132146 |
125-2 | 139 | 153 | 7,2 | 153 | 242 | 4 | 24.290.02.139153 |
150 | 159 | 182 | 10,1 | 178 | 280 | 4 | 24.290.02.159182 |
175 | 192 | 209 | 11,1 | 179 | 304 | 4 | 24.290.02.192209 |
200 | 218 | 235 | 13,6 | 209 | 330 | 4 | 24.290.02.218235 |
225 | 250 | 267 | 15,8 | 209 | 362 | 6 | 24.290.02.250267 |
250 | 271 | 289 | 18 | 212 | 286 | 6 | 24.290.02.271289 |
300 | 322 | 340 | 20,5 | 212 | 437 | 6 | 24.290.02.322340 |
