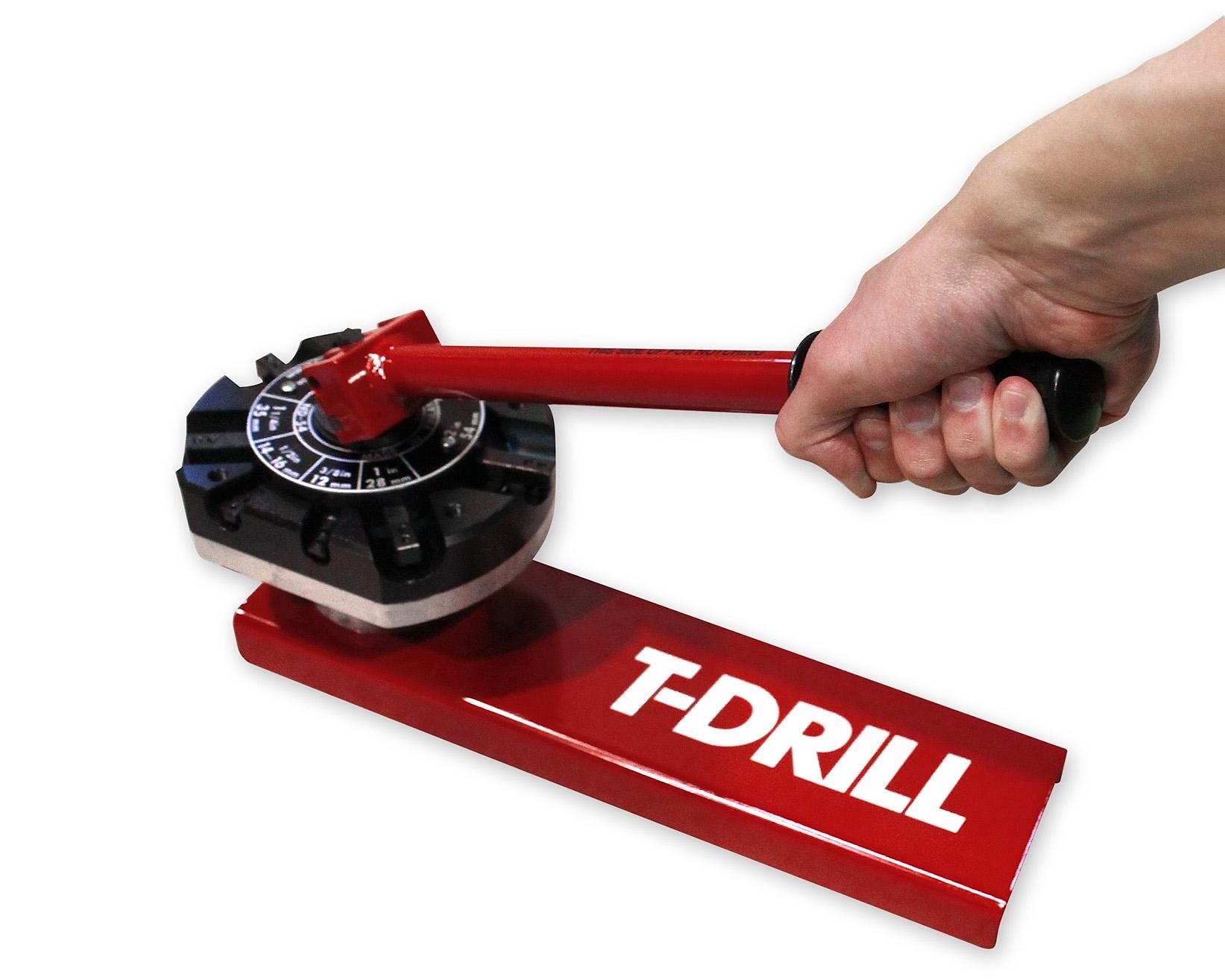

Переносной станок для вырезки и формовки концов труб T-DRILL ND-54

диапазон Ø12–54 мм

TUBE END NOTCHER ND-54 — компактный пневматический инструмент для вырезки седловидных выборок и формовки концов ответвительных труб перед пайкой. Применяется как дополнение к системе отбортовки (collaring) оборудования T-DRILL Oy и обеспечивает быструю и точную подготовку ответвлений без ручной подгонки.

Инструмент предназначен для работы непосредственно на объекте или в мастерской и идеально подходит для монтажных и сервисных бригад.

Назначение и принцип работы

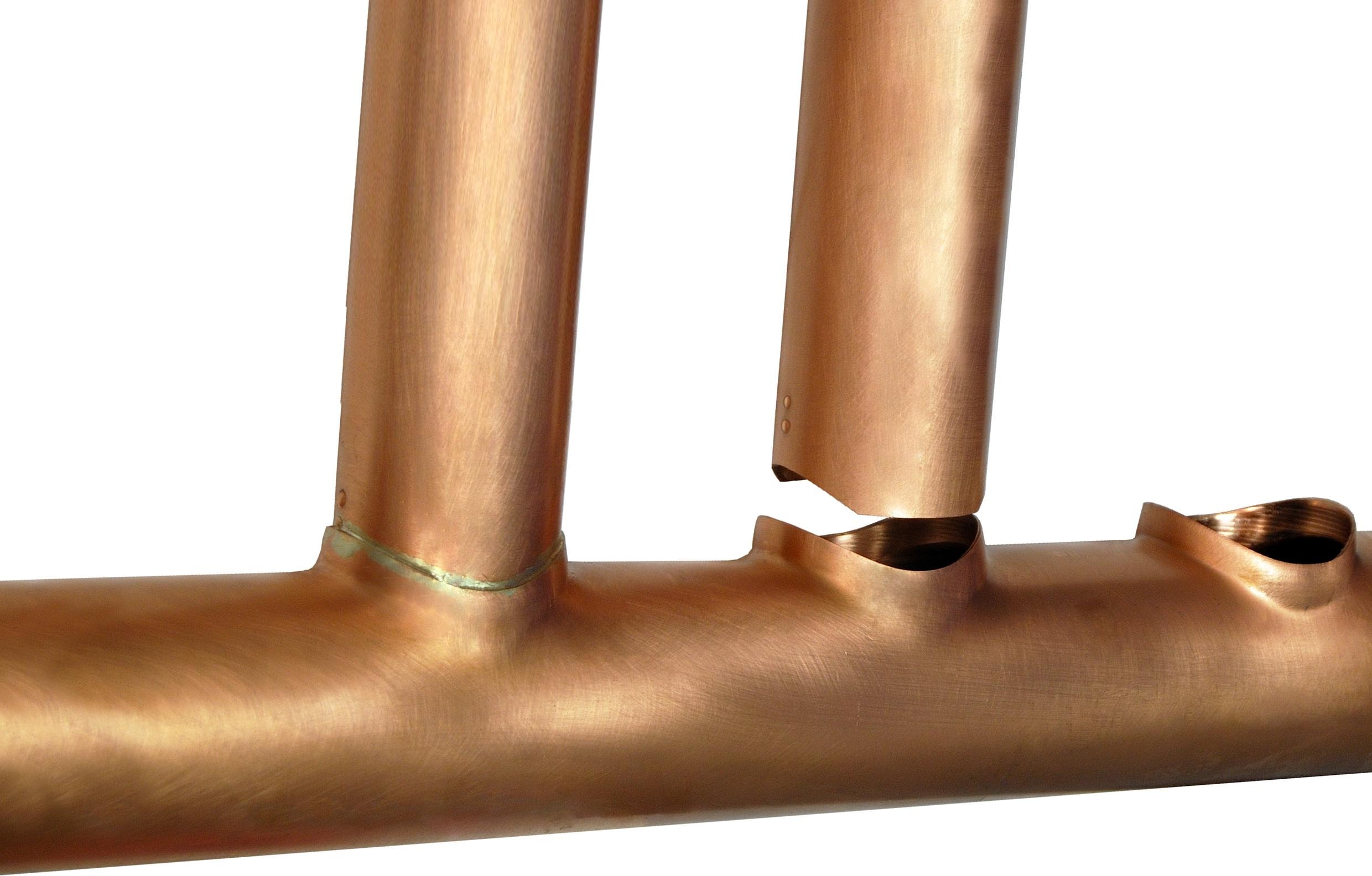

ND-54 подготавливает конец ответвительной трубы перед установкой в сформированный воротник (collar).

За один цикл выполняются две операции:

1. вырезается полулунная выборка (notch) для свободного прохода рабочей среды;

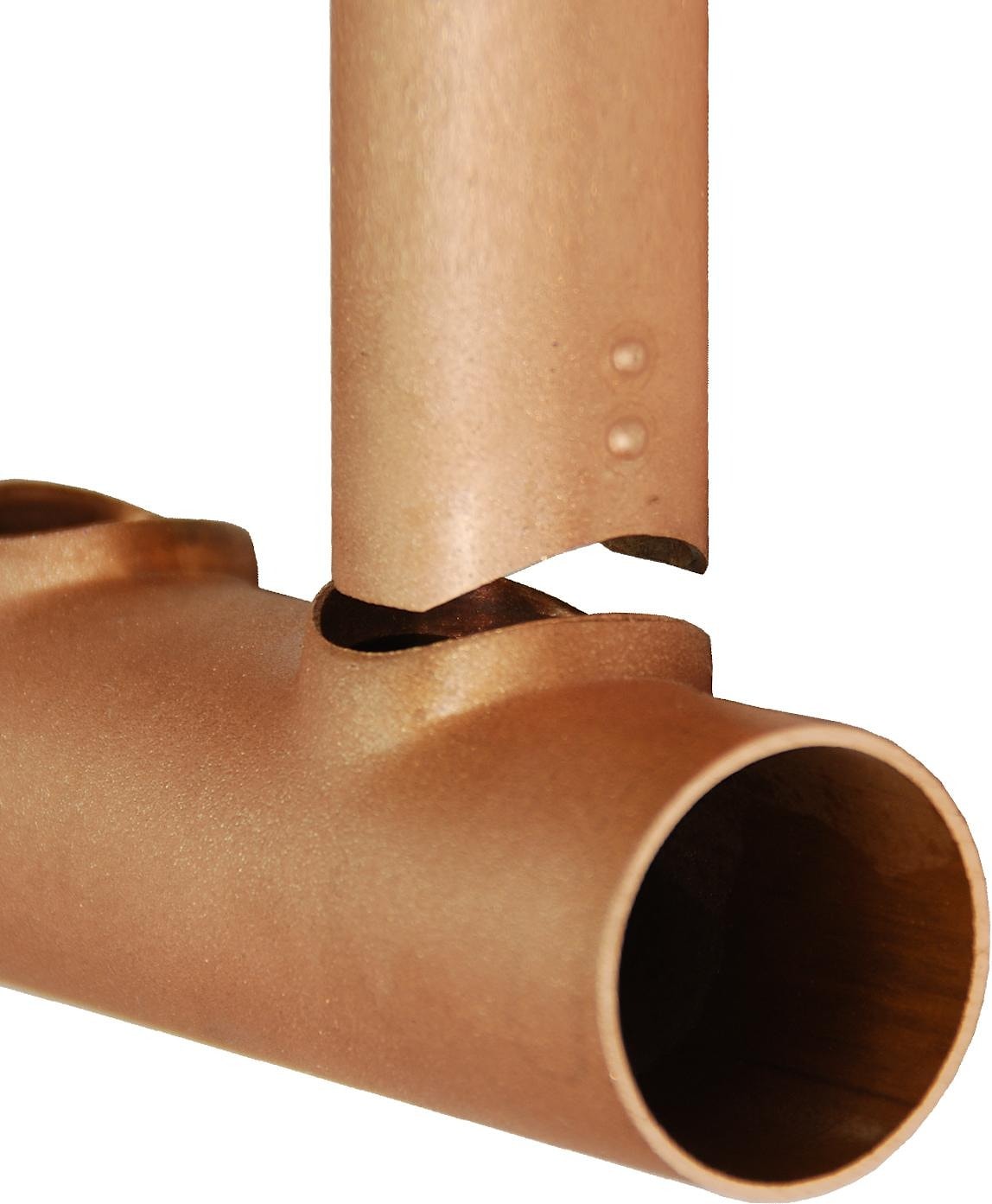

2. формуются упорные вмятины (dimple):

• первая — фиксирует глубину вставки трубы (механический упор);
• вторая — служит визуальной контрольной меткой правильного монтажа.

Такая геометрия обеспечивает плотную посадку, стабильное позиционирование и высокое качество паяного соединения.

Преимущества ND-54

• ускорение подготовки ответвлений
• отсутствие ручной подгонки и зачистки
• стабильная глубина установки трубы
• улучшенные гидравлические характеристики соединения
• повторяемое качество пайки
• компактное и переносное исполнение
• пневматический привод — высокая надежность и простота обслуживания
• идеальное дополнение к системе отбортовки T-DRILL

Результат — аккуратные, герметичные и технологически правильные соединения с минимальными трудозатратами.

Диапазон обработки

Подходит для ответвительных труб:

Ø12–54 мм
(½"–2 1⁄8")

Типовые размеры:
12 • 14–16 • 18 • 22 • 28 • 35 • 42 • 54 мм
½" • ¾" • 1" • 1¼" • 1½" • 2"

Обрабатываемые материалы

• алюминий
• медь
• медно-никелевые сплавы

Тип оборудования

• переносной пневматический инструмент
• процесс: формовка концов труб (End Forming)

Области применения

• системы HVAC и HVACR
• сантехнические системы
• холодильное оборудование
• изготовление манифолдов и коллекторов
• монтаж медных трубопроводов
• сервисные и ремонтные работы

Заключение

ND-54 — практичный переносной станок для вырезки и формовки концов труб, который упрощает сборку ответвлений и обеспечивает стабильное качество паяных соединений. В сочетании с технологией отбортовки T-DRILL позволяет значительно ускорить монтаж и снизить стоимость производства трубопроводных узлов.
