Станок для вырезки и формовки концов медных труб T-DRILL PND-54

диапазон Ø12–54 мм

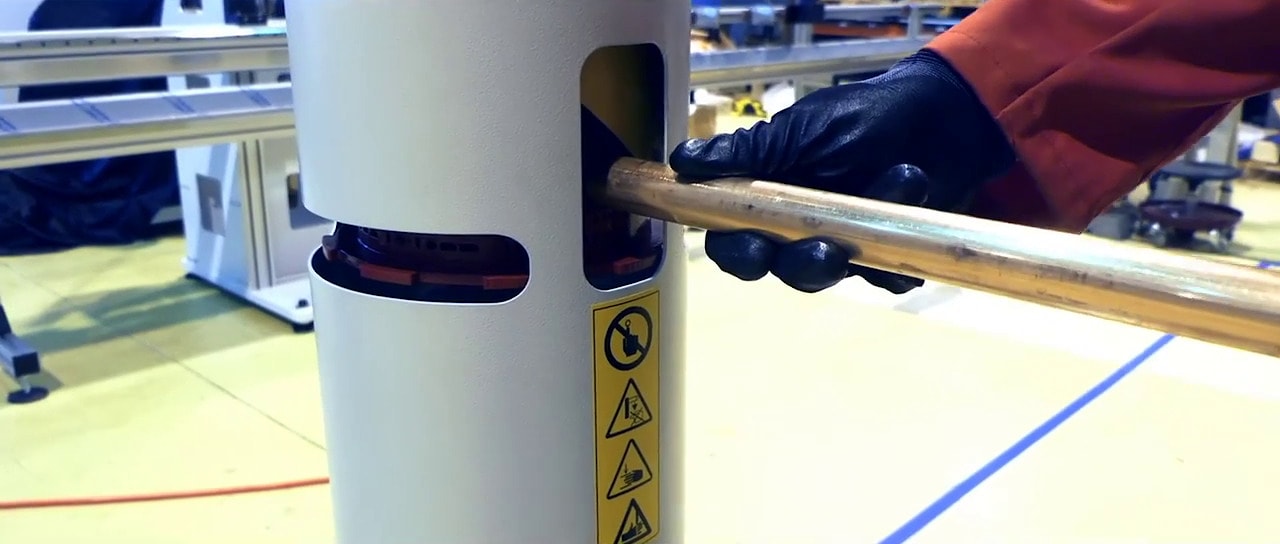

POWER NOTCHER PND-54 — пневматический станок для вырезки и формовки концов ответвительных труб, предназначенный для подготовки труб под пайку при использовании технологии отбортовки (collaring). Оборудование является логичным дополнением к системе отбортовки труб T-DRILL Oy.

Станок подготавливает конец ответвительной трубы перед установкой в сформированный воротник, обеспечивая точную посадку, стабильную глубину ввода и оптимальные условия для качественной пайки.

Назначение и принцип работы

PND-54 выполняет две операции за один рабочий цикл:

1. вырезает полулунную выборку (notch) с обеих сторон трубы для свободного протока среды;

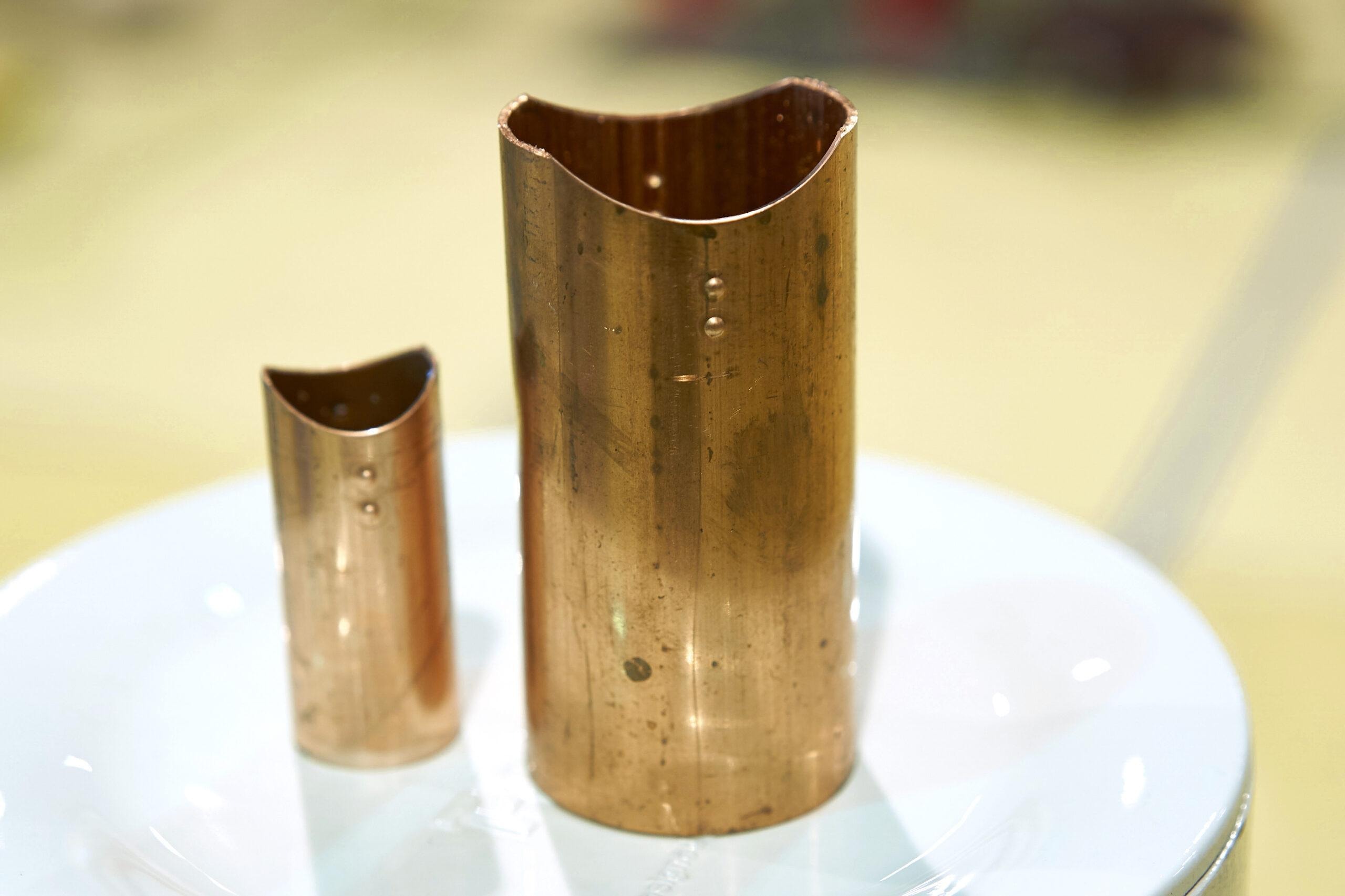

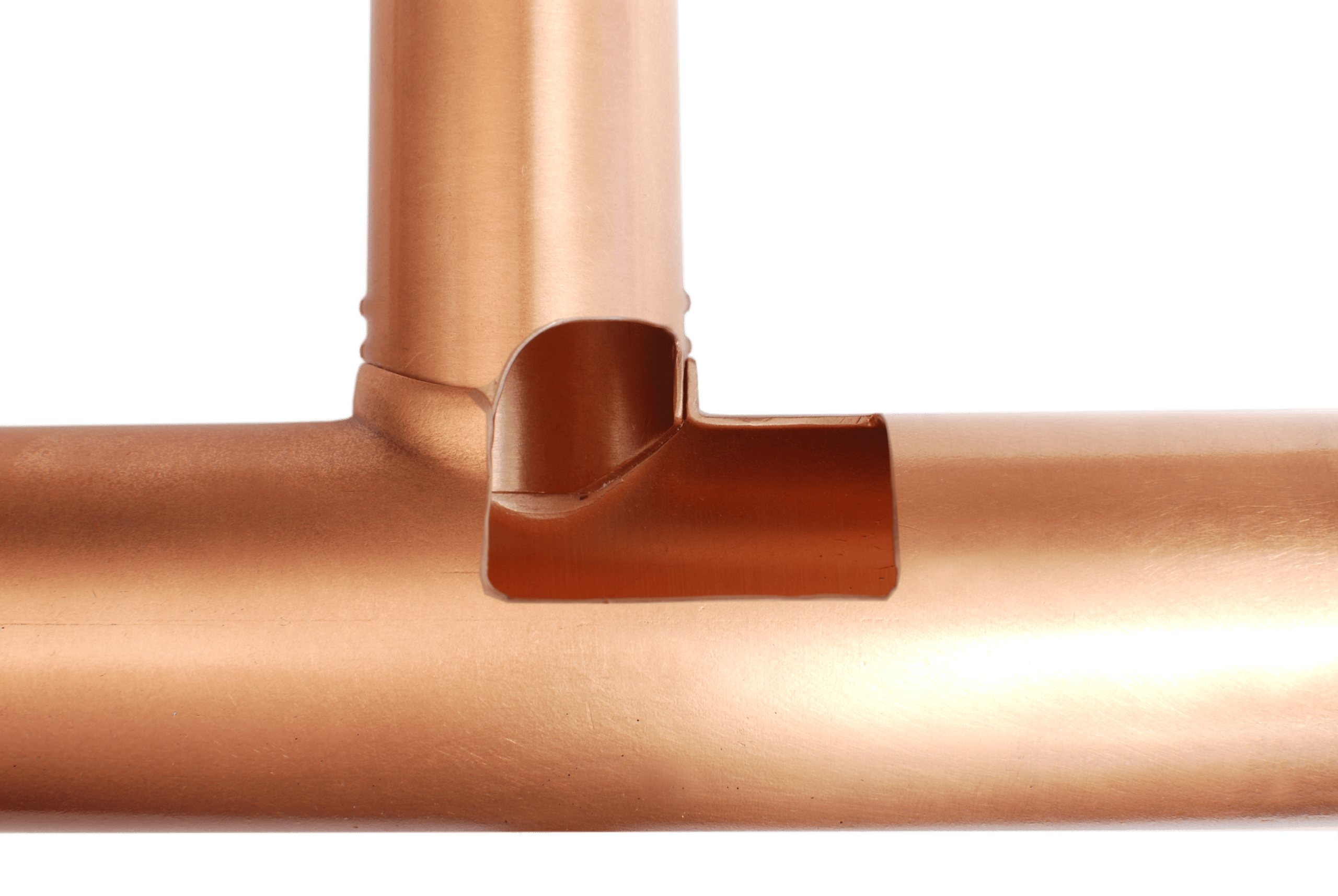

2. формует упорные вмятины (dimple), которые:

• служат механическим ограничителем глубины вставки трубы в воротник;
• обеспечивают визуальный контроль правильности монтажа (вторая контрольная вмятина).

Такая подготовка исключает ошибки при сборке, ускоряет монтаж и обеспечивает повторяемое качество паяного соединения.

Преимущества применения PND-54

• значительное сокращение времени сборки узлов
• стабильная глубина установки ответвления
• улучшенные гидравлические характеристики соединения
• контролируемое и инспектируемое паяное соединение
• отсутствие ручной подгонки концов труб
• идеальная совместимость с системой отбортовки T-DRILL
• пневматический привод — стабильное усилие и высокая повторяемость

Результат — аккуратное, герметичное и технологически правильное соединение с минимальными затратами времени.

Диапазон обработки

Станок подходит для подготовки ответвительных труб следующих диаметров:

• Ø12 мм
• Ø14–16 мм
• Ø18 мм
• Ø22 мм
• Ø28 мм
• Ø35 мм
• Ø42 мм
• Ø54 мм

Соответствующие дюймовые размеры:
½", ¾", 1", 1¼", 1½", 2"

Обрабатываемые материалы

• алюминий
• медь
• медно-никелевые сплавы

Области применения

• системы HVAC и HVACR
• сантехнические системы
• холодильные установки
• специальные трубопроводные решения
• производство манифолдов и распределительных коллекторов

Технические характеристики

Диапазон обработки:
Ø12–54 мм | ½–2 1⁄8"

Габаритные размеры:

• длина: 750 мм
• ширина: 500 мм
• высота: 1180 мм

Масса:
72 кг

Питание:
пневматическое

Рабочее давление воздуха:
600 кПа / 6 бар

Указанные значения приведены в справочных целях.

Заключение

POWER NOTCHER PND-54 — профессиональный станок для вырезки и формовки концов труб, который значительно повышает производительность при изготовлении ответвлений и обеспечивает стабильное качество паяных соединений. В сочетании с технологией отбортовки T-DRILL он формирует полноценную систему для быстрого и экономичного монтажа трубопроводов без фитингов.
