HFT-2000 SS — установка отбортовки для коллекторов из нержавеющей стали

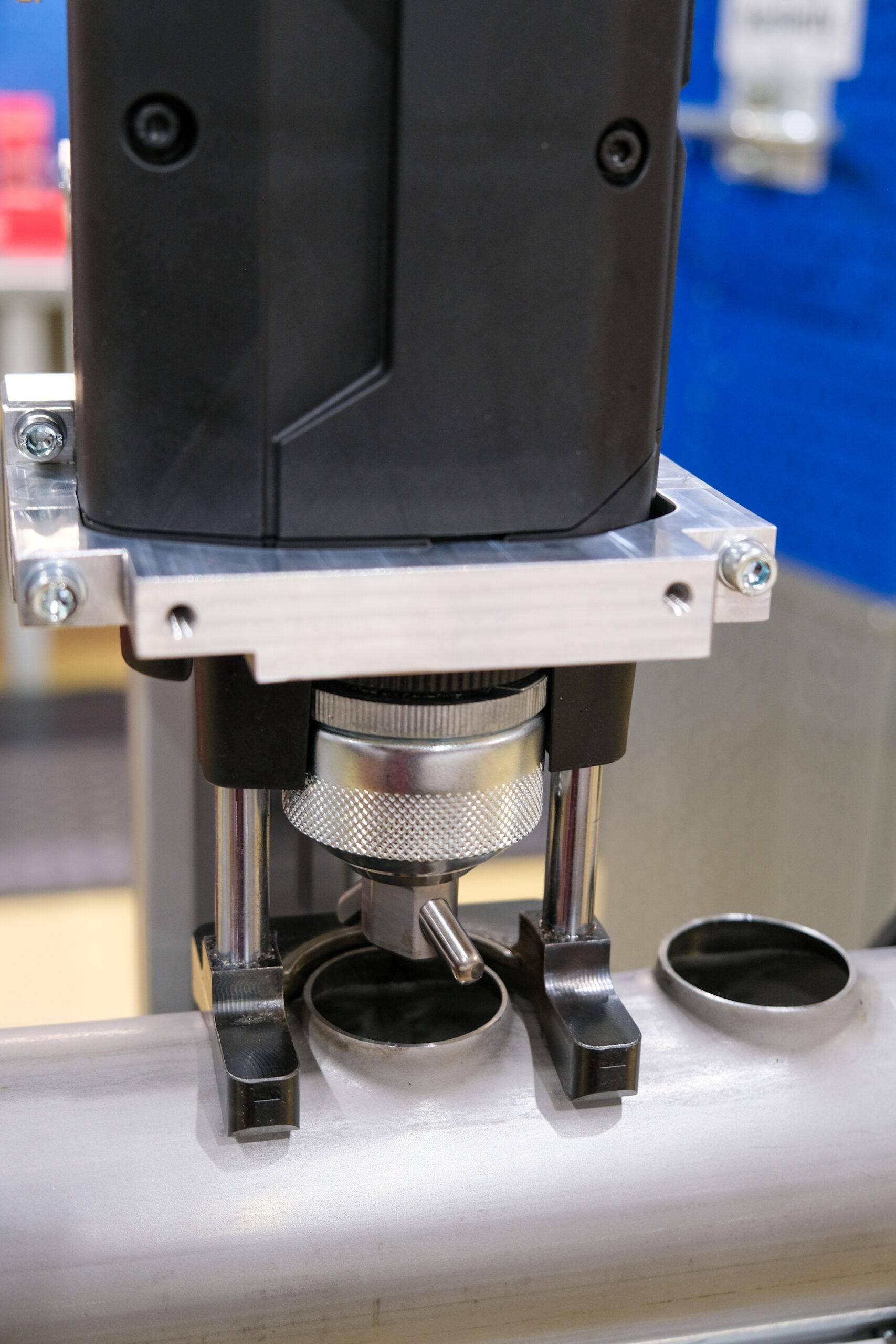

HFT-2000 SS — переносной ручной стол (Hand Feed Table) для серийного изготовления воротников и ответвлений малого объёма при производстве коллекторов и распределительных труб. Работает совместно со станком T-54 SST и обеспечивает быстрое и точное позиционирование отверстий.
Решение позволяет формировать ответвления непосредственно в стенке трубы без тройников и фитингов, снижая количество сварных швов и ускоряя сборку коллекторов.
Назначение

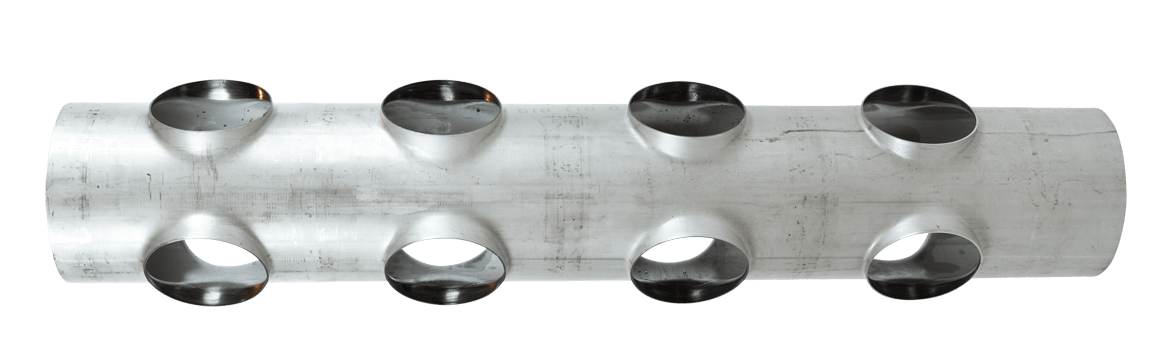

производство коллекторов и манифолдов из нержавеющей стали
формирование ответвлений «труба-к-трубе»
серийная обработка с высокой повторяемостью
цеховые и монтажные работы малого и среднего объёма
Возможности
collaring ответвлений Ø17–54 мм
обработка магистральных труб Ø33,7–114,3 мм
быстрое перемещение узла после каждого воротника

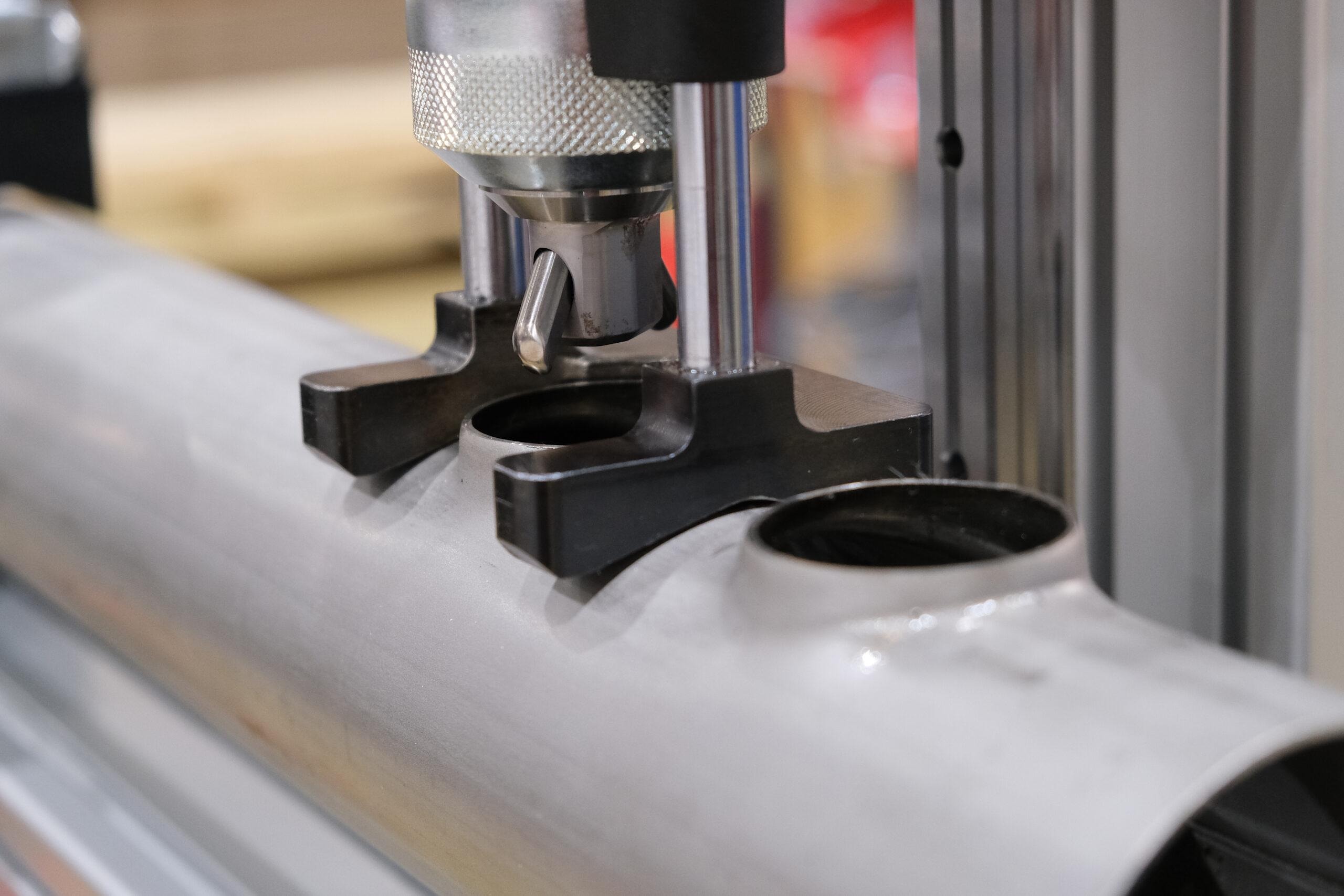

точное позиционирование «штифт-в-отверстие»

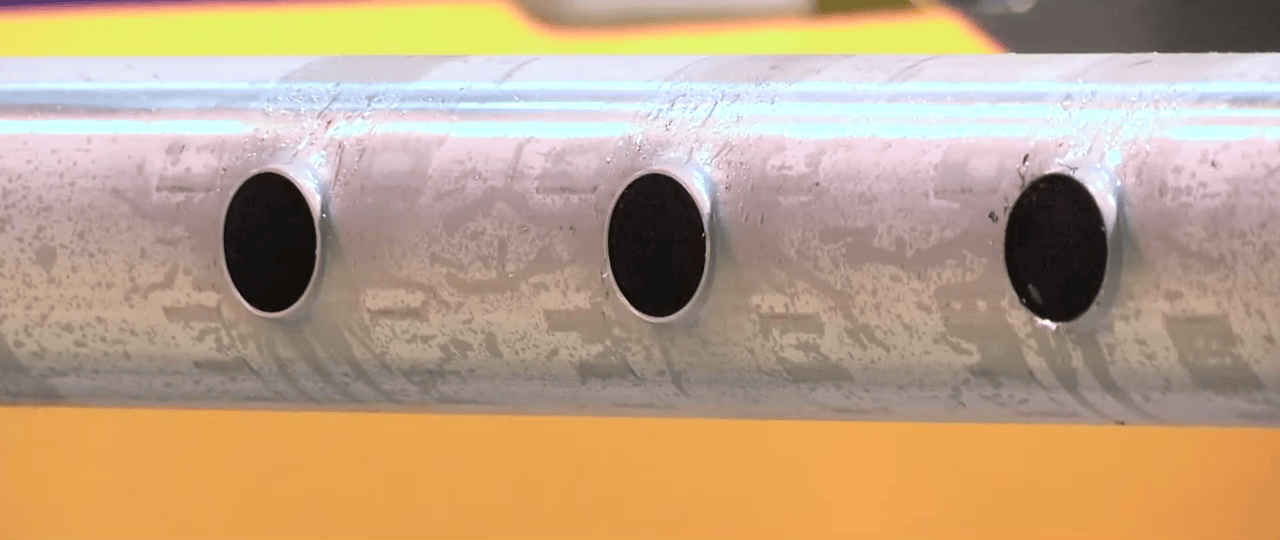

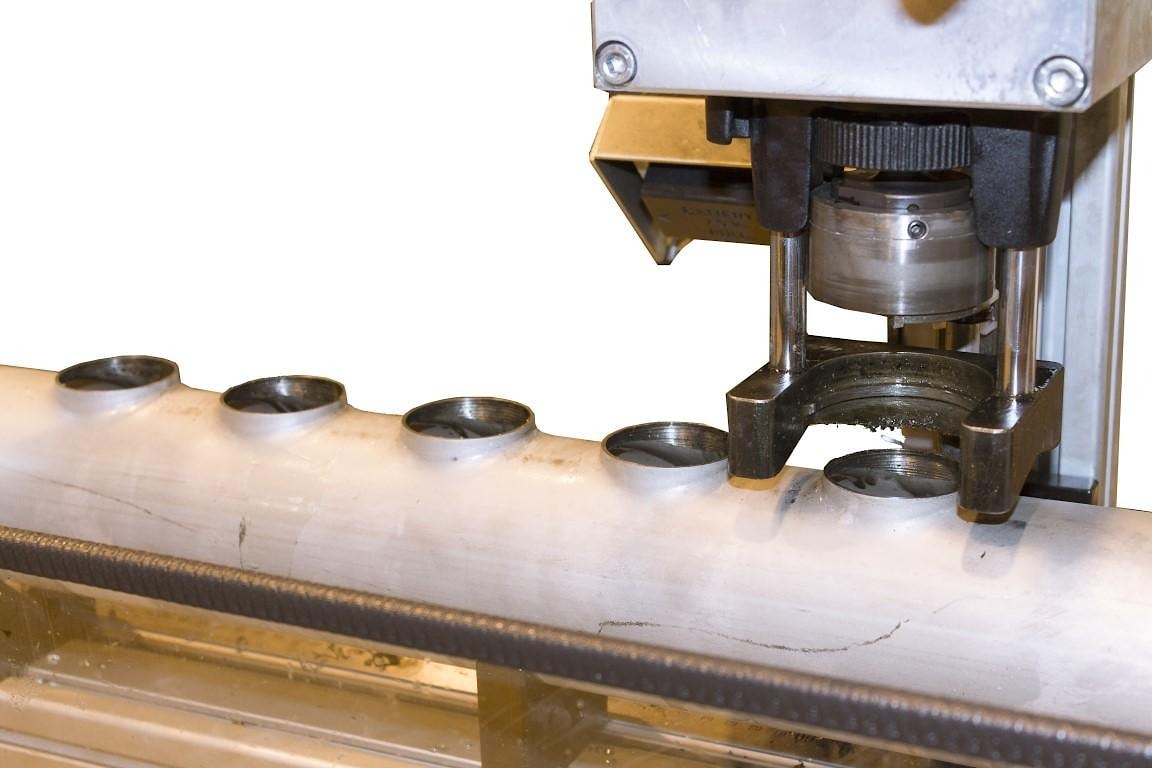

изготовление нескольких ответвлений без перестановки трубы
опциональный цифровой измерительный дисплей
Производительность: до 5 воротников Ø54 мм менее чем за 10 минут без перемещения трубы.
Преимущества
компактная переносная конструкция
высокая скорость серийной работы
стабильная геометрия и качество соединений
меньше сварки и последующей зачистки
экономия на фитингах и складских запасах
простая настройка под требуемый шаг отверстий
Технические характеристики
диапазон ответвлений: Ø17–54 мм (¾″–2″)
магистральная труба: Ø33,7–114,3 мм (1¼″–4″)
материалы: медь, нержавеющая и углеродистая сталь
тип оборудования: переносная установка / ручной стол
процесс: collaring
максимальная длина заготовки: 2000 мм
удлинение: опциональные модули по 2000 мм
совместимость: станок T-54 SST
(максимальная толщина стенки — согласно таблице производительности)
Применение
Изготовление нержавеющих коллекторов, процессные трубопроводы, специальные технические решения, небольшие серийные партии и ремонтные работы.
HFT-2000 SS — практичный инструмент для быстрого и экономичного производства манифолдов с повторяемым качеством и минимальными затратами.
