Переносная система отбортовки труб из нержавеющей стали T-DRILL PLUS 115 SST

ответвление Ø48,3–114,3 мм

магистральная труба Ø60,3–219,1 мм

Переносная система для отбортовки и формирования крупных ответвлений труб из нержавеющей стали

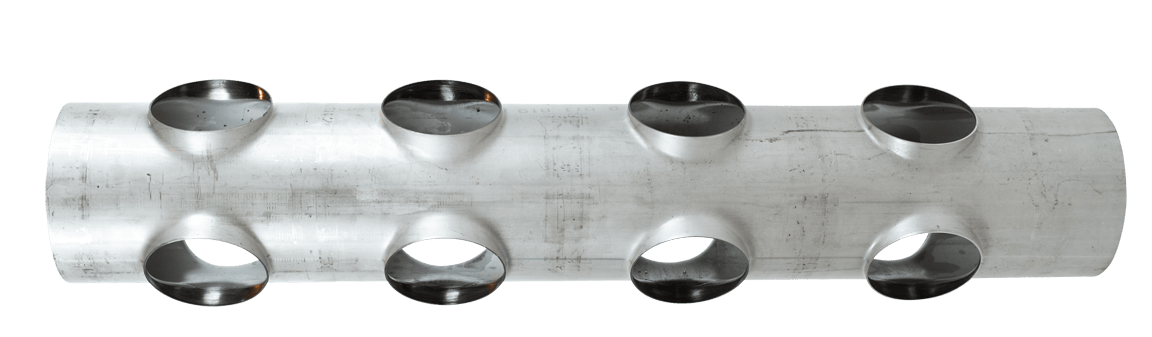

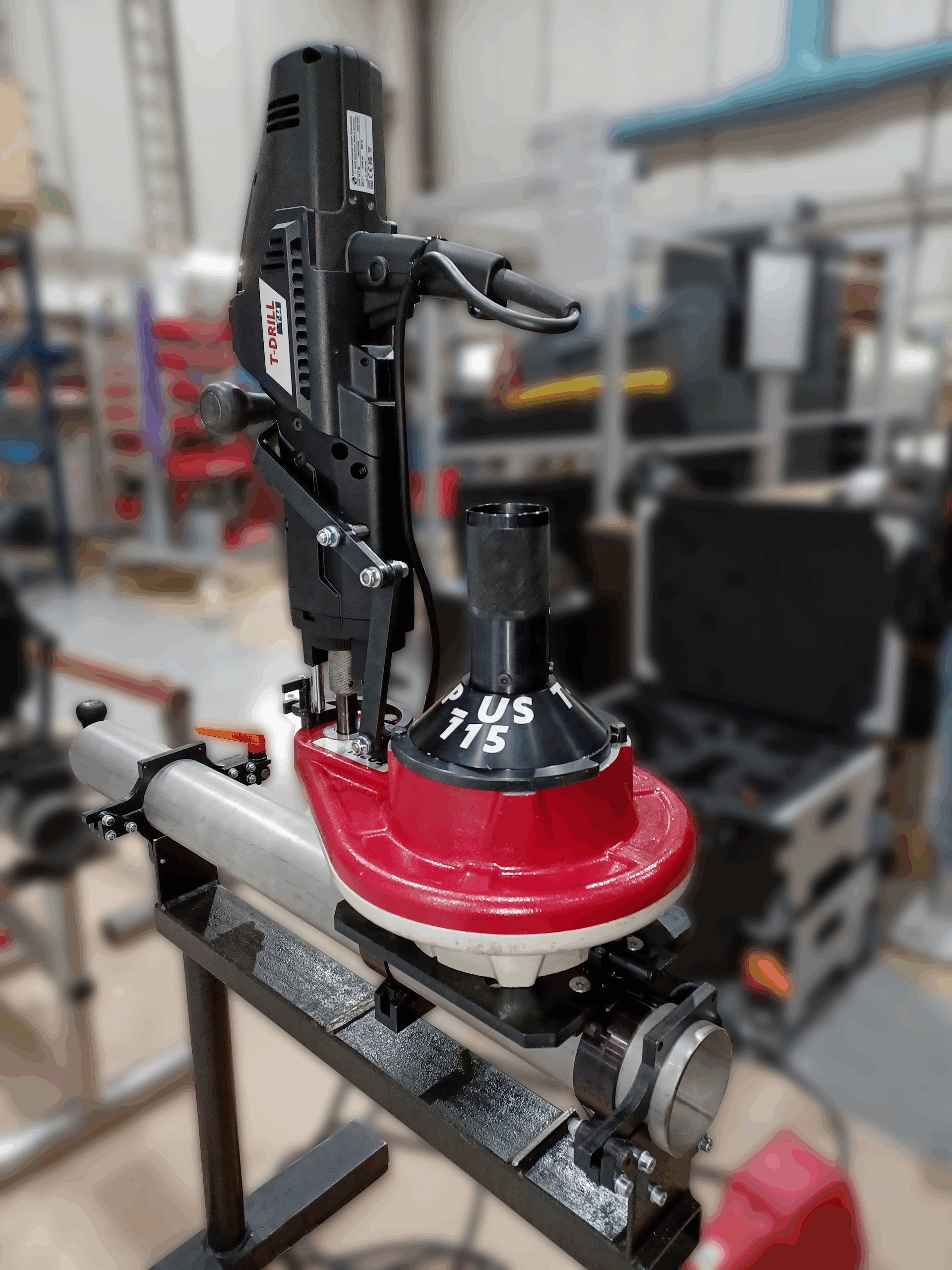

PLUS 115 SST — переносная система отбортовки (collaring system), предназначенная для формирования крупных воротников и тройниковых ответвлений Ø48,3–114,3 мм (2″–4″) в трубах из нержавеющей и углеродистой стали. Система работает в сочетании с переносным станком T-DRILL T-54 и расширяет его возможности по диаметру магистральных труб.

Технология позволяет создавать примыкания «труба-к-трубе» без тройниковых фитингов, формируя патрубок непосредственно в стенке основной трубы и обеспечивая соединение с минимальным количеством сварных швов.

Назначение и выполняемые операции

Система применяется для:

• отбортовки отверстий большого диаметра
• вытяжки воротников под приварку ответвлений
• формирования тройниковых соединений без фитингов
• подготовки патрубков под орбитальную или ручную сварку
• изготовления ответвлений на магистральных трубах большого сечения

Готовый воротник обеспечивает точную геометрию соединения и стабильное качество сварного шва.

Экономический эффект применения

Использование PLUS 115 SST позволяет существенно сократить трудозатраты по сравнению с традиционными тройниками:

• исключение двух дополнительных сварных швов
• снижение времени монтажа
• уменьшение расхода фитингов и складских запасов
• сокращение операций шлифовки и полировки зоны сварки до 60%
• снижение риска протечек
• более стабильное качество соединений
• уменьшение общей стоимости трубопроводной системы

Метод обеспечивает качество, сопоставимое с механически сформированными тройниками, при меньших затратах.

Преимущества PLUS 115 SST

• расширение диапазона работы станка T-54
• формирование крупных ответвлений за несколько минут
• переносное исполнение для работы на объекте
• эргономичная конструкция с двумя рукоятками
• сниженная нагрузка на оператора
• стабильная повторяемость результата
• подходит для монтажа, реконструкции и сервисных работ

Система проста в эксплуатации: одна рукоятка используется для сверления, вторая — для формирования эллиптического движения при вытяжке воротника.

Технические характеристики

Модель: PLUS 115 SST
Тип: переносная система отбортовки (collaring system)
Диапазон воротников: Ø48,3–114,3 мм (2″–4″ O.D.)
Диаметр магистральной трубы: Ø60,3–219,1 мм (2 ½″–8″)
Материал труб: нержавеющая сталь, углеродистая сталь
Совместимость: T-DRILL T-54 Portable Collaring Machine
Процесс: collaring / формирование ответвлений

Области применения

• процессные трубопроводы
• пищевая и фармацевтическая промышленность
• химические производства
• энергетика и инженерные системы
• монтаж и реконструкция магистралей большого диаметра
• сервисное обслуживание и ремонт

Модернизация PLUS 100 (Upgrade Kit)

Для пользователей системы PLUS 100 доступен PLUS 100 SST Upgrade Kit, позволяющий увеличить производительность и качество обработки, особенно при работе с трубами большого диаметра. Комплект легко устанавливается и снижает производственные затраты и время выполнения операций.

Заключение

T-DRILL PLUS 115 SST — эффективное решение для формирования крупных ответвлений труб без фитингов, которое расширяет возможности переносного оборудования и обеспечивает быстрое, точное и экономичное изготовление тройниковых соединений непосредственно на объекте.
