Установка отбортовки для коллекторов из медных труб T-DRILL HFT-2000

ответвление Ø8–54 мм

магистральная труба 15–114 мм

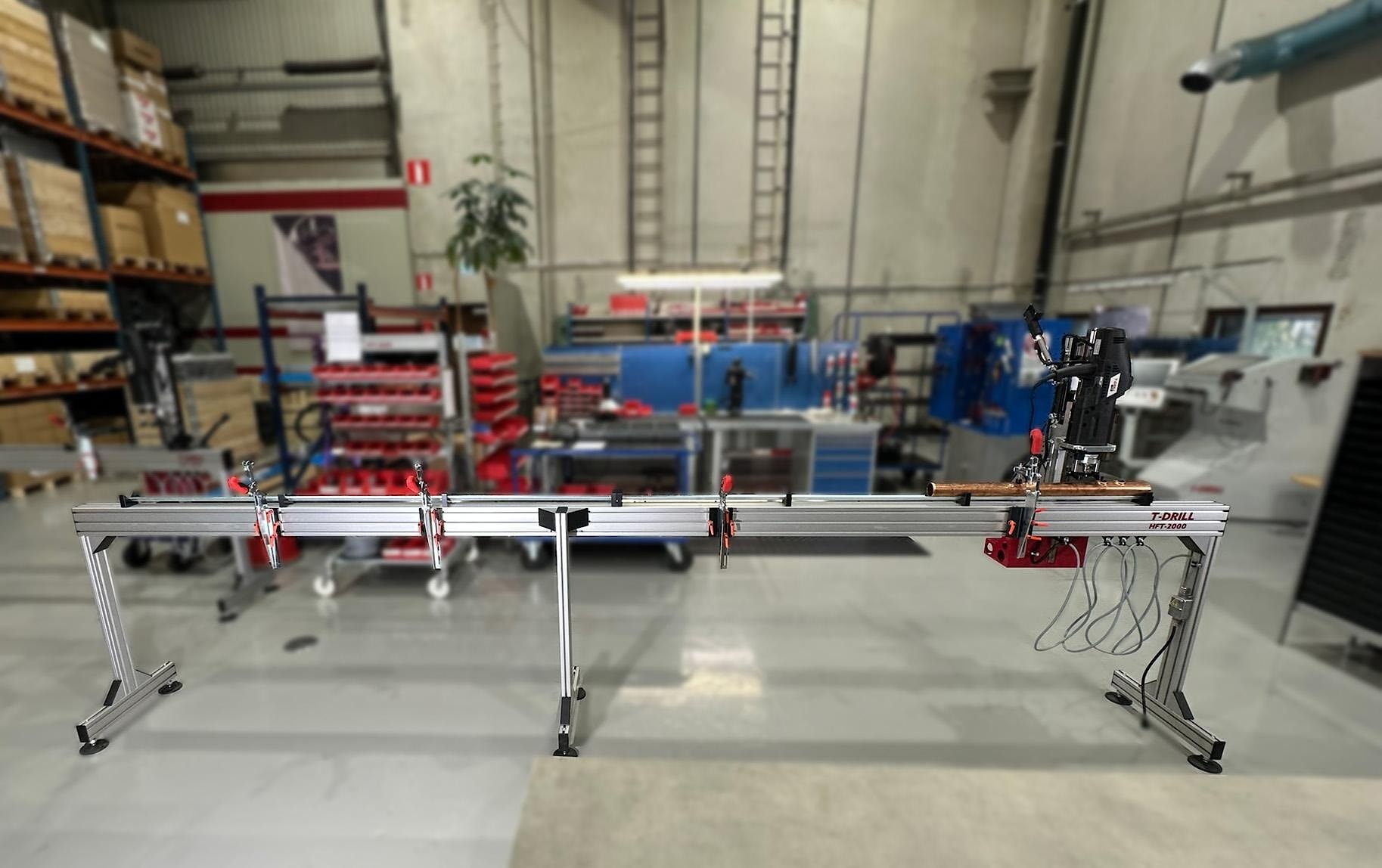

T-DRILL HFT-2000 — установка отбортовки (collaring) медных труб

HFT-2000 — полуавтоматическая настольная установка для формирования воротников (ответвлений) в медных трубах при небольших и средних объёмах производства. Применяется совместно с воротниковыми машинами серии T-54 и предназначена для быстрого изготовления коллекторов, гребёнок и распределительных узлов без использования тройниковых фитингов.

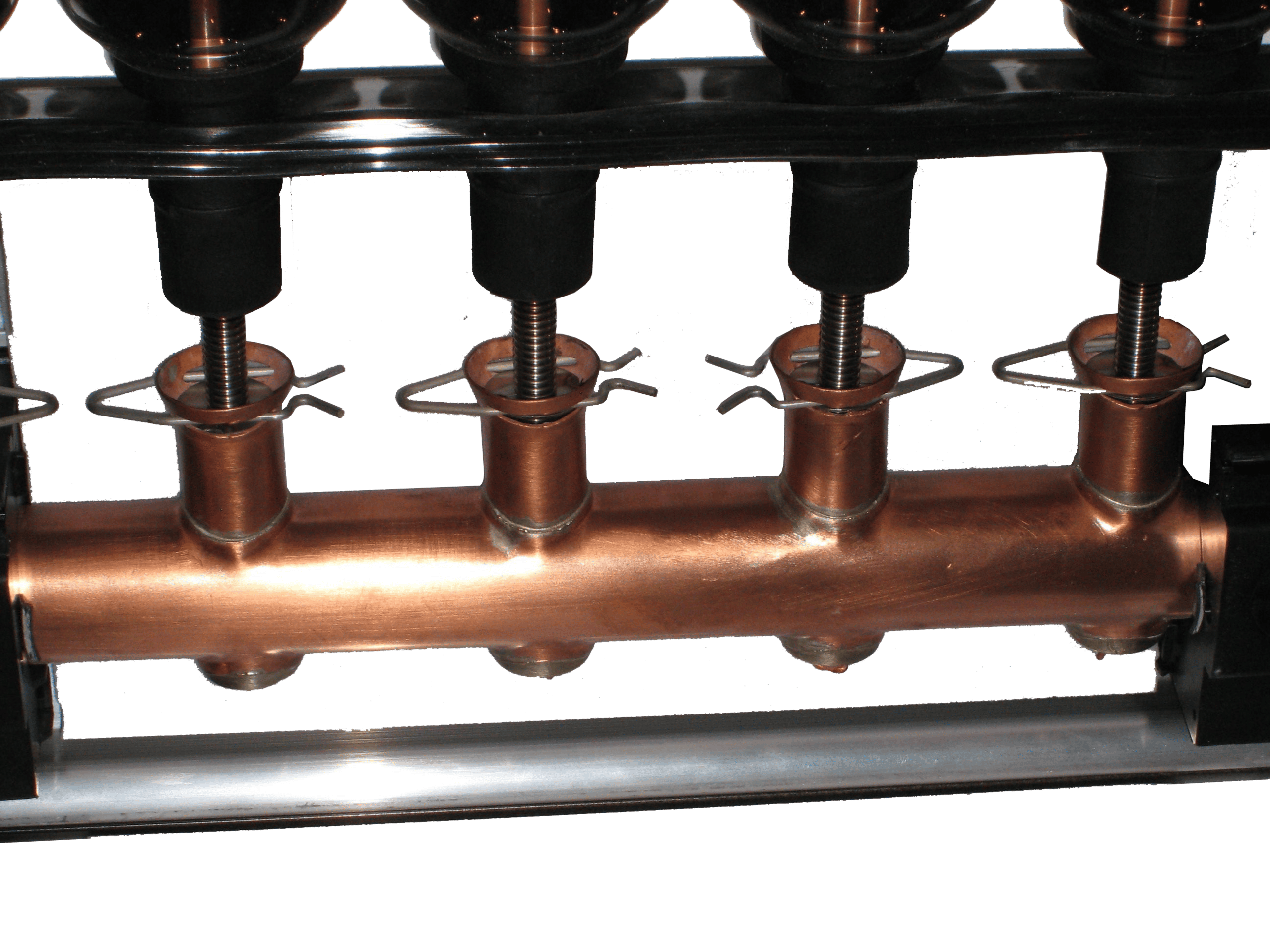

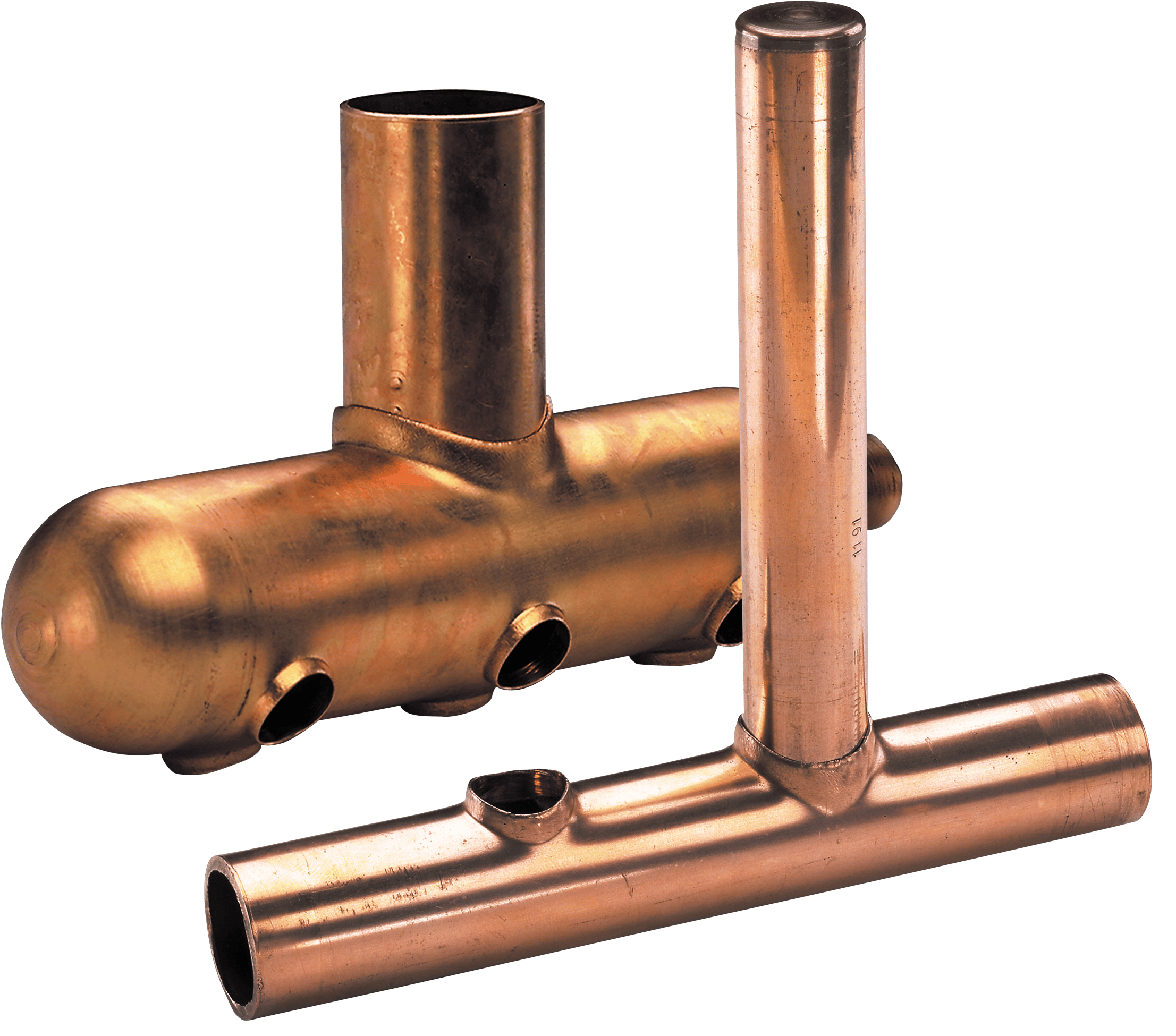

Технология collaring позволяет формировать прочное ответвление непосредственно в стенке трубы, обеспечивая герметичное соединение «труба-к-трубе», сокращая количество пайки, время сборки и себестоимость изделия.

Оборудование широко используется в производстве систем HVACR, кондиционирования, холодильной техники и сантехнических коллекторов.

Преимущества

• Полуавтоматическая работа с ручной подачей
• Высокая производительность при серийном изготовлении коллекторов
• До 20 воротников Ø28 мм менее чем за 10 минут без перемещения трубы
• Снижение затрат до 70% по сравнению с использованием тройниковых фитингов
• Простая настройка и быстрая переналадка
• Возможность фиксации прямых и гнутых труб

Функциональные возможности

• Базовая длина обработки — 2000 мм
• Увеличение длины за счёт дополнительных удлинительных модулей (по 2000 мм каждый)
• Возможность установки неограниченного количества секций
• Подходит для коротких труб при использовании специальных зажимов

Дополнительные модули (опции)

Поворотный модуль (Rotary Module)
Позволяет выполнять отбортовку под различными углами. Стандартный шаг — 15°, возможны индивидуальные шаблоны.

Измерительный модуль (Measure Module)
Цифровая индикация расстояния между ответвлениями для точного позиционирования при смешанных размерах изделий.

Области применения

• HVAC / холодильное оборудование
• кондиционеры
• теплообменники
• сантехнические и распределительные коллекторы
• медные трубопроводные системы

Технические характеристики

• Диапазон воротников: Ø 8–54 мм (NS ½"–2")
• Диаметр основной трубы: Ø 15–114 мм (NS ½"–4")
• Материал труб: медь
• Тип оборудования: портативный стол с ручной подачей

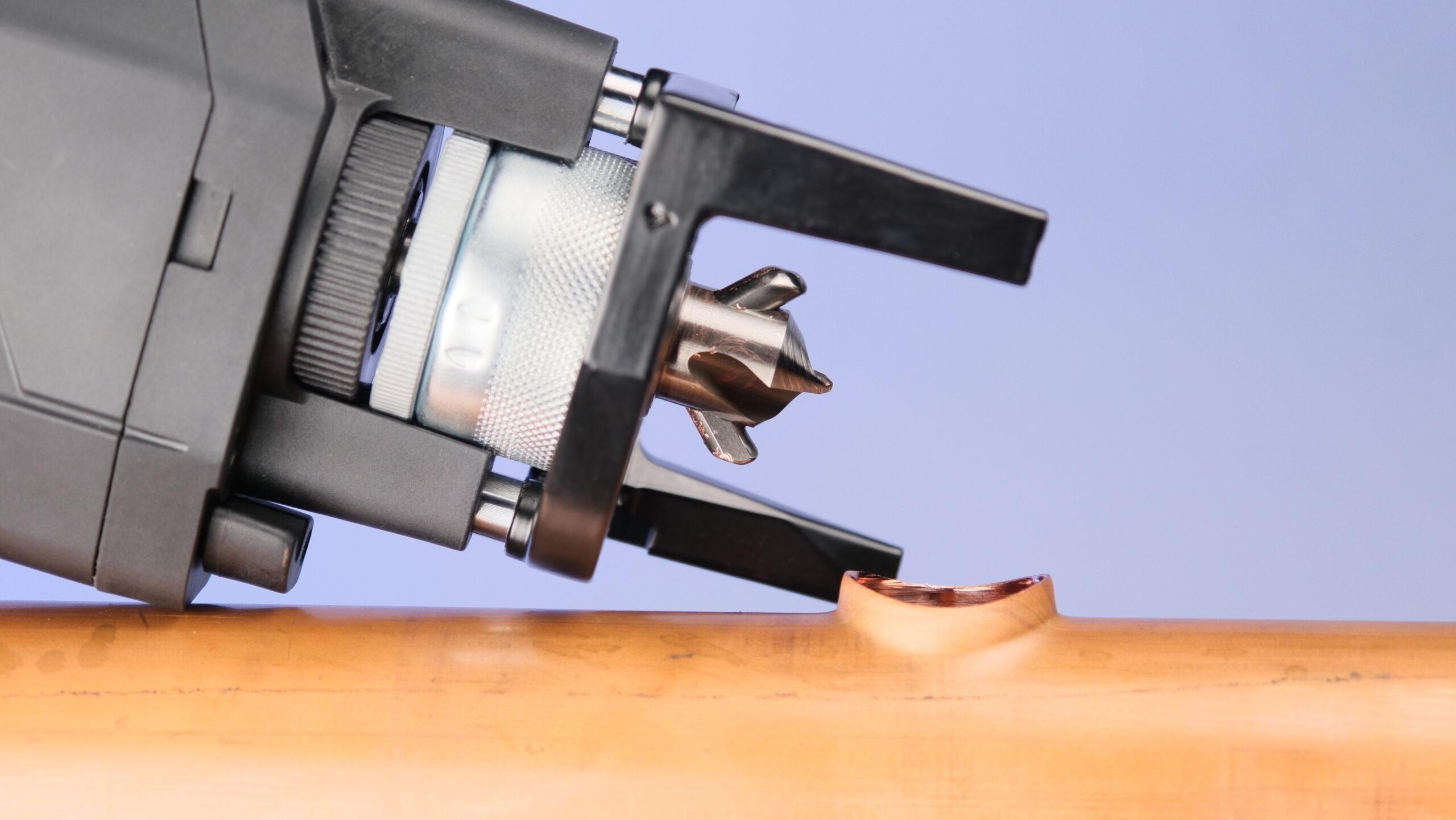

• Процесс: collaring (отбортовка)
• Максимальная толщина стенки: согласно таблице производительности

HFT-2000 — переносная установка для полуавтоматического производства воротников в медных трубах, предназначенная для сборки распределительных коллекторов и ответвлений «труба-к-трубе». Обеспечивает стабильное качество и экономию материалов.
