Станок для отбортовки труб T-DRILL T-115

ответвление Ø19–114,3 мм

магистральная труба Ø33,7–323,9 мм

Станок для отбортовки труб T-115 Collaring Machine

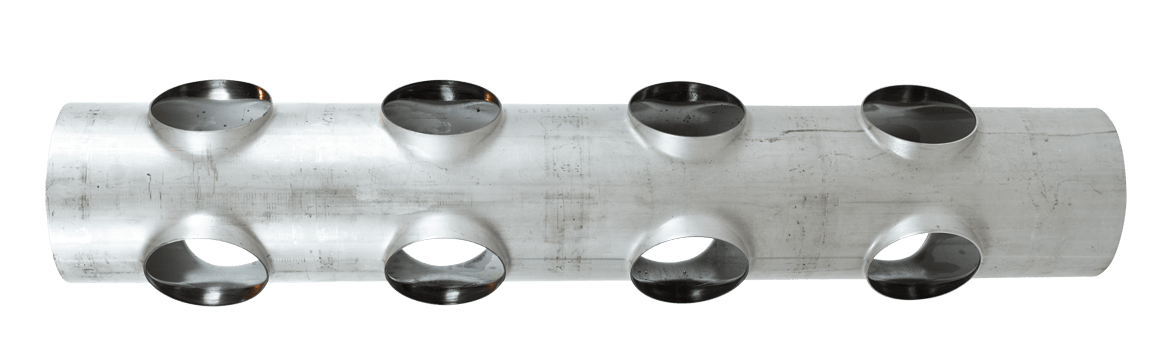

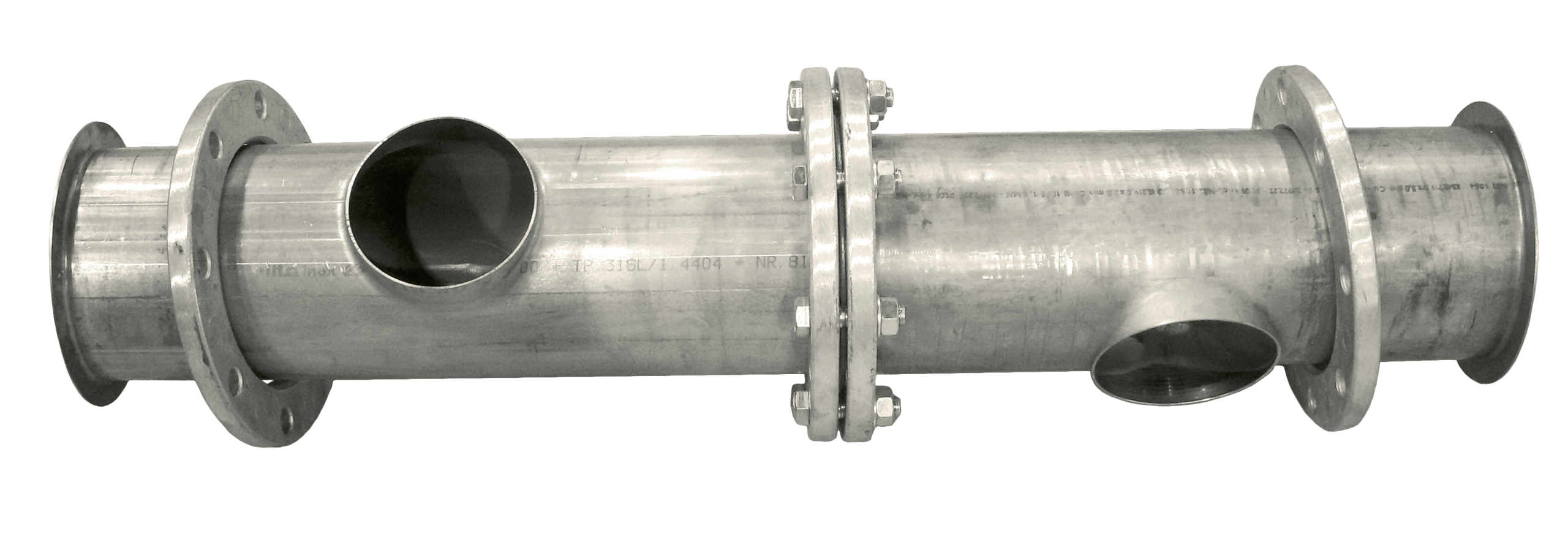

T-115 — промышленная транспортируемая система для формирования воротников и ответвлений непосредственно в стенке магистральной трубы без фитингов. Предназначена для серийного производства и изготовления узлов большого диаметра из нержавеющей и углеродистой стали, меди и алюминия.

Станок выполняет полный цикл обработки на одном рабочем месте: фрезерование пилотного отверстия, вытяжку воротника (collaring) и подрезку кромки. Это обеспечивает точную геометрию патрубка, меньше сварных швов и высокую повторяемость результата.

Компактная ширина (≈ 800 мм) и возможность перемещения вилочным погрузчиком позволяют использовать оборудование как в цехе, так и на производственной площадке.

Возможности

• формирование ответвлений без тройников и фитингов
• обработка труб большого диаметра
• три операции за один цикл: сверление, collaring, подрезка
• быстрая перенастройка под разные размеры
• высокая производительность при серийной работе

Преимущества

• стабильное качество и точность воротника
• меньше сварки и последующей обработки
• компактные габариты для промышленного оборудования
• удобная панель управления с пошаговыми режимами
• транспортируемая конструкция
• инструментальный стол для хранения и настройки оснастки

Технические характеристики

Общие параметры

• тип: промышленный транспортируемый станок
• процесс: collaring (холодное формование)
• уровень шума: до 78 dB
• предохранители: 16 A

Материалы

• алюминий
• медь
• нержавеющая сталь
• углеродистая сталь

Диапазоны обработки

• диаметр ответвлений: Ø19–114,3 мм (до 4″)
• диаметр магистральной трубы: Ø33,7–323,9 мм (1″–12″)
• максимальная толщина стенки: согласно таблице производительности

Электропитание

• 200–240 В, 50/60 Гц, 3 фазы
• 400–480 В, 50/60 Гц, 3 фазы

Габариты и масса

• размеры: 820 × 910 × 1230 мм
• масса станка: 250 кг
• с инструментальным столом: 360 кг

Комплектация

• станок T-115
• инструмент пилотного отверстия
• формующие головки и оправки
• инструмент подрезки
• зажимные устройства под диаметры труб
• инструментальный стол с держателями

Применение

Пищевая и фармацевтическая промышленность, водоочистка и химические производства, HVAC и теплообменники, судостроение, машиностроение и другие отрасли с технологическими трубопроводами большого диаметра.

T-115 — решение для задач, где важны производительность, точность и экономия на фитингах при работе с крупными магистралями.
