Система отбортовки медных труб T-DRILL PLUS 115 CU

ответвление Ø54–115 мм

магистральная труба Ø54–206 мм

Переносная система для отбортовки и формирования крупных ответвлений медных труб

PLUS 115 CU — переносная система отбортовки (collaring system) для формирования крупных воротников и тройниковых ответвлений Ø54–115 мм (2″–4″) в медных трубах. Система используется совместно с переносным станком T-DRILL T-54 и значительно расширяет его возможности по диаметру обрабатываемых труб.

Технология collaring позволяет создавать ответвления непосредственно в стенке магистральной трубы без применения тройниковых фитингов, сокращая количество пайки, снижая трудозатраты и повышая надёжность трубопроводов.

Оборудование подходит как для работы на объекте, так и для изготовления узлов в цеховых условиях.

Назначение и выполняемые операции

Система применяется для:

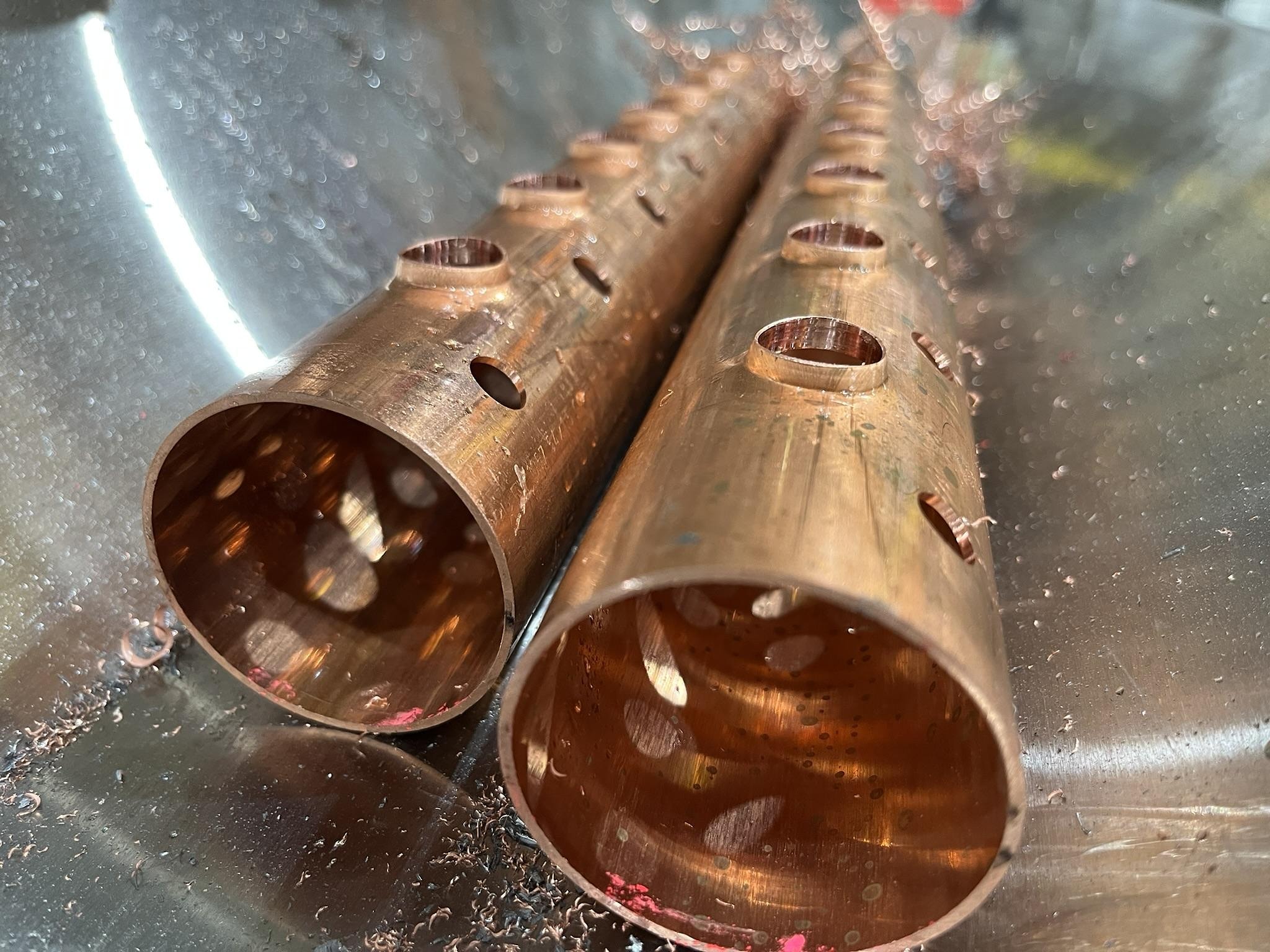

• отбортовки отверстий большого диаметра

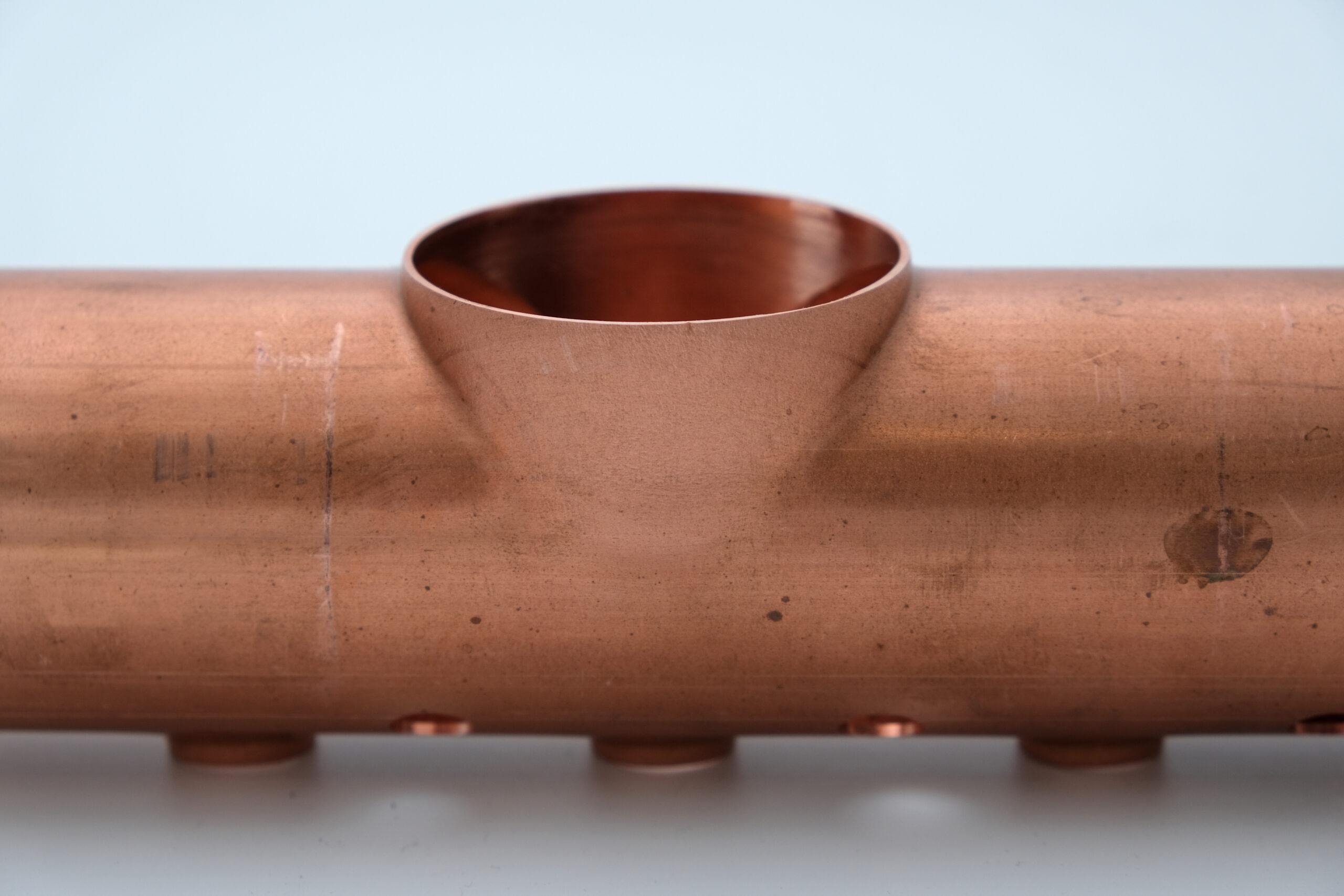

• вытяжки воротников под пайку или сварку

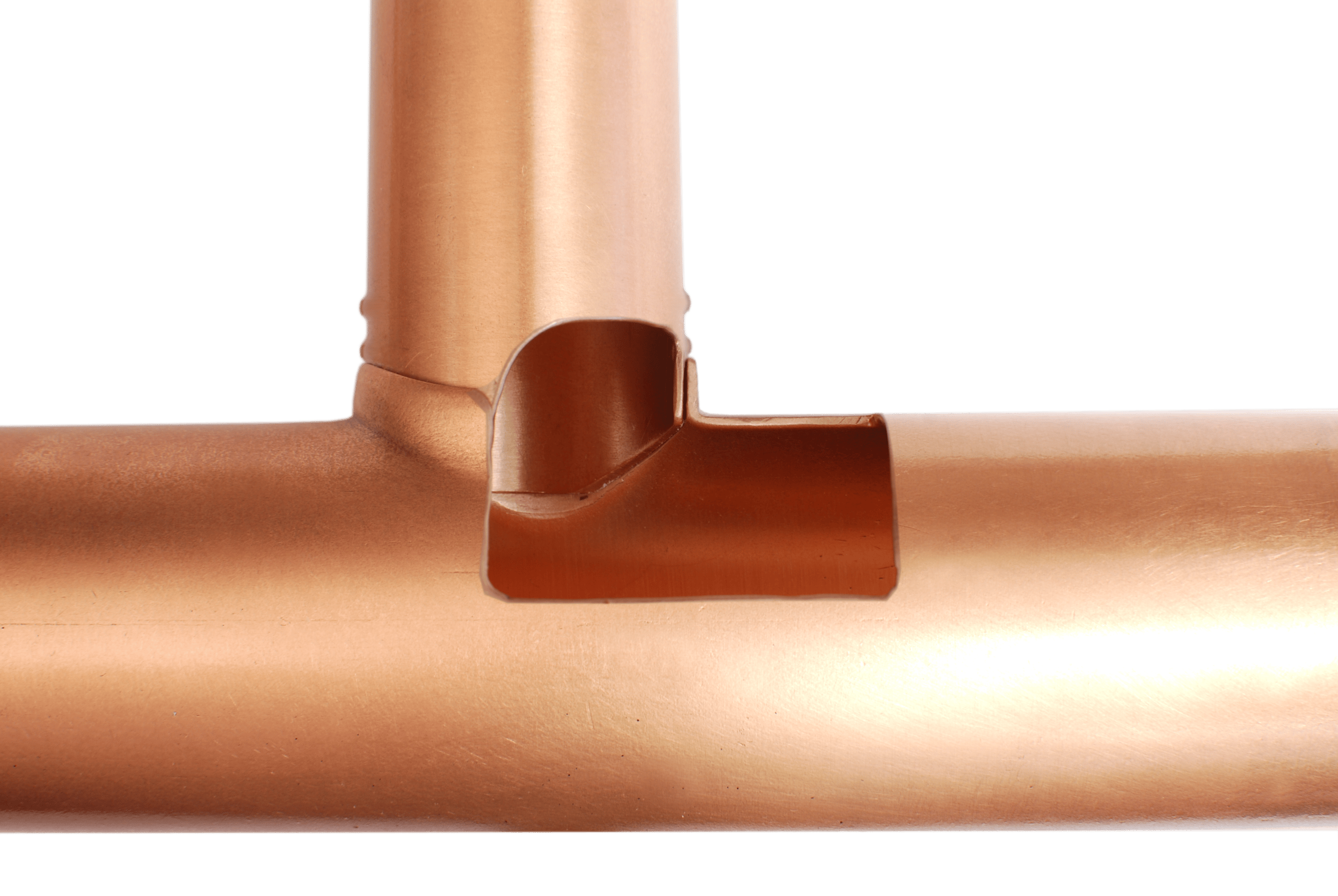

• формирования тройниковых соединений без фитингов

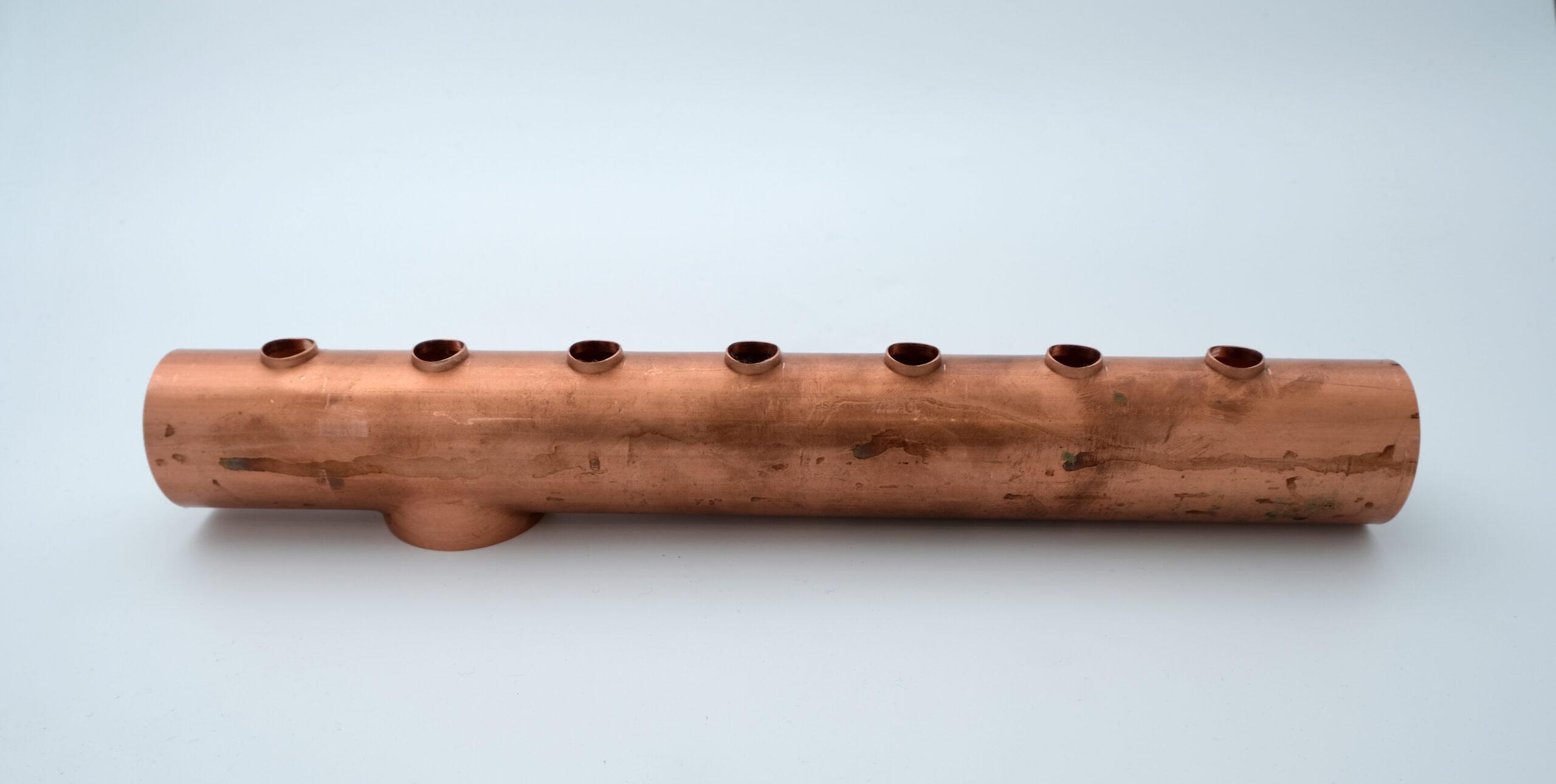

• создания ответвлений и примыканий «труба-к-трубе»
• подготовки патрубков под монтаж HVAC и холодильных систем

Готовый воротник обеспечивает точную геометрию соединения и стабильное качество пайки с минимальным риском протечек.

Экономическая эффективность технологии

По сравнению с установкой стандартных тройников и пайкой фитингов:

• исключаются два дополнительных паяных соединения
• сокращается время монтажа
• снижается расход материалов и фитингов
• уменьшается количество операций нагрева и пайки
• повышается герметичность системы
• упрощается контроль качества

В результате снижается себестоимость соединения и увеличивается производительность монтажных работ.

Преимущества PLUS 115 CU

• расширение диапазона работы станка T-54
• формирование ответвлений до Ø115 мм за несколько минут
• переносное исполнение для работы на объекте
• эргономичная конструкция, сниженная нагрузка на оператора
• высокая повторяемость и точность
• надёжные усиленные формующие головки T-DRILL
• плавная (бесступенчатая) регулировка диаметра воротника

Система проста в эксплуатации и подходит как для монтажных бригад, так и для производственных участков.

Технические характеристики

Модель: PLUS 115 CU
Тип: переносная система отбортовки труб (collaring system)
Процесс: collaring / вытяжка воротников / формирование ответвлений

Диапазон воротников:
Ø54–115 мм | NS 2″–4″

Диаметр магистральной трубы:
Ø54–206 мм | NS 2″–8″
(при больших диаметрах — по запросу)

Материал труб:
медь

Совместимость:
T-DRILL T-54 Portable Collaring Machine

Области применения

• системы отопления и водоснабжения
• HVAC и кондиционирование
• холодильные и тепловые установки
• чиллерные и насосные станции
• монтаж медных труб большого диаметра
• изготовление узлов в мастерских и на объекте

Заключение

T-DRILL PLUS 115 CU — эффективное решение для быстрого формирования крупных ответвлений в медных трубах без фитингов, позволяющее сократить количество пайки, ускорить монтаж и обеспечить стабильное качество соединений как на объекте, так и в производственных условиях.
