Закрытая микро сварочная головка ORBIWELD 17

ORBIWELD 17: Прецизионная орбитальная сварка для полупроводниковой промышленности от Orbitalum

ORBIWELD 17 (OW 17) – это высокотехнологичная орбитальная сварочная головка, разработанная специально для сварки тонкостенных труб, используемых в производстве полупроводников. Благодаря инновационной конструкции со съемным зажимным картриджем, интегрированными элементами управления и активным охлаждением, OW 17 обеспечивает превосходное качество сварки, удобство эксплуатации и высокую производительность.

Ключевые особенности и преимущества:

• Оптимизированная конструкция: Разработана для сварки труб малого диаметра (3,0–17,2 мм) и толщины стенки до 1,62 мм, что соответствует требованиям полупроводниковой промышленности.
• Съемный зажимной картридж: Обеспечивает быструю и простую установку и выравнивание головки, как на монтажной площадке, так и в мастерской.
• Интегрированное управление: Все необходимые элементы управления (запуск, остановка, подача газа, замена электрода) расположены на рукоятке, что исключает необходимость во втором операторе у источника тока. Светодиодная индикация информирует о состоянии процесса.
• Активное жидкостное охлаждение: Предотвращает перегрев головки, обеспечивая длительную работу и сокращение производственных циклов.
• Универсальность электродов: Подходит для электродов диаметром 1,0 мм и 1,6 мм, что обеспечивает стабильный срок службы и возможность сварки труб с разной толщиной стенки, включая системы COAX.
• Точная настройка: Регулируемый датчик расстояния между электродом и встроенный установочный калибр гарантируют точное позиционирование.

Технические характеристики ORBIWELD 17:

• Код: 817 000 001
• Диаметр трубы (мин.-макс.): 3.0 - 17.2 мм
• Диаметр электрода: 1.0/1.6 мм
• Вес с пакетом шлангов: 5.5 кг
• Длина пакета шлангов: 7.5 м

Комплект поставки:

• 1 x Микросварочная головка ORBIWELD 17
• 1 x Транспортировочный кейс
• 1 x Набор инструментов
• 1 x Предохранительный хомут со шлангом
• 1 x Датчик расстояния между электродами
• Инструкция по эксплуатации и список запчастей

Дополнительные аксессуары (опционально):

• Зажимная кассета для OW 17
• Зажимные вставки для OW 17
• Электрошлифовальные станки ESG
• Измеритель остаточного кислорода ORBmax
• Формовочный комплект ORBIPURGE
• Удлинители пакетов шлангов
• Вольфрамовые электроды WS2

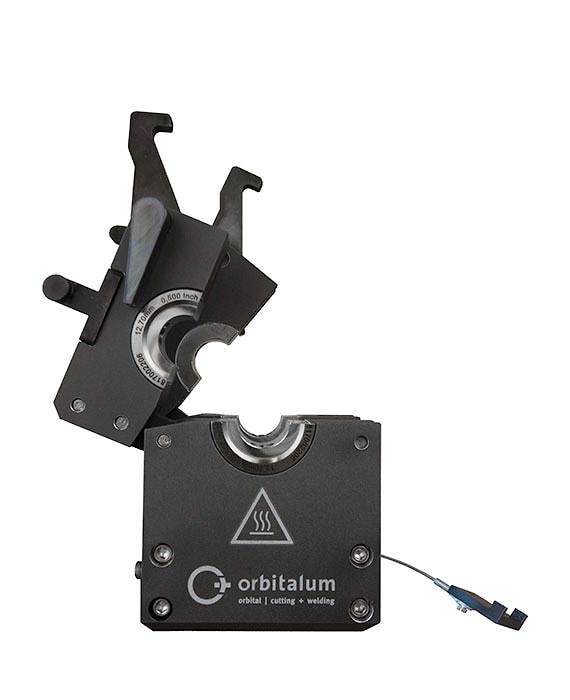

Микро сварочная головка ORBIWELD 17

Зажимная кассета для ORBIWELD 17

Изготовлен из нержавеющей стали. Съемный зажимной картридж специально для встроенной сборки или сборного производства модулей. Для установки зажимных вставок. Вставной калибр, который постоянно прикреплен к картриджу и поэтому не может быть потерян, обеспечивает точное позиционирование свариваемого стыка трубы. Зажимные патроны поставляются в прочной запираемой пластиковой коробке.

Объем поставки:

• 1 шт. калибр для стандартных применений
• 1 шт. погружной датчик для приложений COAX
• 1 шт. шестигранный ключ 3/32 дюйма
• 1 шт. шестигранный ключ 1/16 дюйма
• 1 шт. пластиковая коробка
Подходящие зажимные вставки для труб разного диаметра необходимо заказывать отдельно.

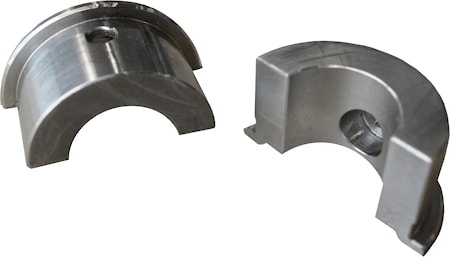

Зажимные вставки для OW 17

Изготовлен из нержавеющей стали. Может использоваться только при использовании зажимной
кассеты OW17, а также других обычных или совместимых зажимных кассет.

1 зажимная вставка состоит из 2 половинок.

На каждую зажимную сторону зажимной кассеты требуется 1 зажимная вставка (= 2 половинки).
Таким образом, вы должны использовать 2 зажимные вставки (= 4 половинки) на зажимную кассету.

В случае соединений COAX 2 трубы разного диаметра обычно свариваются вместе, например, трубка
диаметром 12,7 мм (1/2 дюйма) и трубка диаметром 15,88 мм (5/8 дюйма). Для таких применений
необходимо вставить 2 зажимные вставки с соответствующими диаметрами шлангов.
Другие размеры по запросу.

Спецификации и комплектации поставки ORBIWELD 17

скачать
