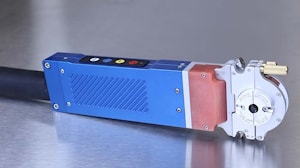

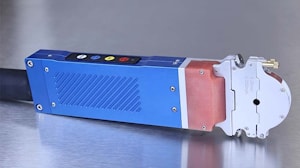

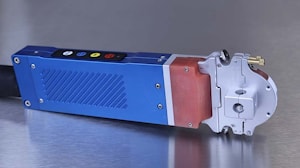

Закрытая микро сварочная головка ORBIWELD 12

Закрытая микро сварочная головка ORBIWELD 12

Микросварочная головка ORBIWELD 12: Идеальное решение для ограниченного пространства от Orbitalum

ORBIWELD 12 – это компактная и легкая сварочная головка, разработанная для орбитальной сварки в условиях ограниченного пространства. Благодаря модульной конструкции, включающей базовую машину, зажимные картриджи и вставки, она идеально подходит для таких отраслей, как полупроводниковая, аэрокосмическая, фармацевтическая промышленность и системы подачи сверхчистой воды.

Ключевые особенности и преимущества:

  • Компактность и маневренность: Небольшие размеры и легкий вес (4.8 кг с пакетом шлангов) обеспечивают удобство работы в стесненных условиях.

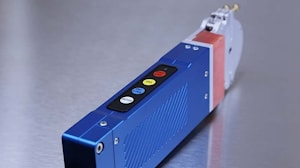

  • Интегрированное управление: Панель управления, встроенная в прочную алюминиевую ручку, позволяет управлять процессом сварки без дополнительного пульта.

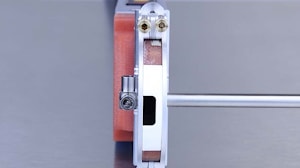

  • Точное выравнивание: Съемные зажимные патроны гарантируют точное позиционирование свариваемых деталей.

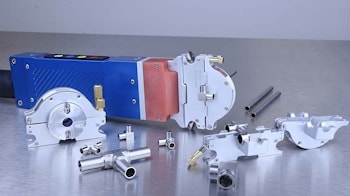

  • Быстрая смена оснастки: Безинструментальная система быстрой смены картриджей и зажимных вставок сокращает время переналадки.
  • Различные типы зажимных патронов: Доступны широкие (тип "B") для стандартных применений и узкие (тип "A") для микрофитингов и других задач с ограниченной длиной зажима.
  • Повышение производительности: Опциональный блок переключения ORBITWIN позволяет попеременно работать с двумя головками, минимизируя время простоя.
  • Гибкий пакет шлангов: В комплекте поставляется гибкий пакет шлангов длиной 7,5 м, опционально доступен удлинитель до 20 м.

Технические характеристики ORBIWELD 12:

  • Код: 821 000 010
  • Диаметр трубы (мин.-макс.): 3.0 - 12.7 мм
  • Диаметр электрода: 1.0 мм
  • Вес с пакетом шлангов: 4.8 кг
  • Длина пакета шлангов: 7.5 м

Комплект поставки:

  • 1 x Микросварочная головка ORBIWELD 12
  • 1 x Транспортировочный кейс
  • 1 x Набор инструментов
  • 1 x Измерительный щуп
  • Инструкция по эксплуатации и список запчастей

Дополнительные аксессуары (опционально):

  • Зажимные кассеты (тип "A" и "B")
  • Зажимные вставки (тип "B")
  • Электрошлифовальные станки ESG
  • Измеритель остаточного кислорода ORBmax
  • Формовочный комплект ORBIPURGE
  • Удлинители пакетов шлангов
  • Вольфрамовые электроды WS2

Закрытая микро сварочная головка ORBIWELD 12

Зажимной картридж для ORBIWELD 12 тип "А"

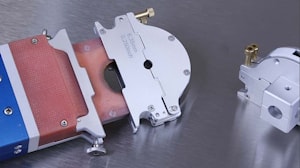

Изготовлен из нержавеющей стали с откидной крышкой сварочной головки «FlipCover», которая позволяет проверить и/или отрегулировать положение электрода перед процедурой сварки.

Зажимные патроны общей шириной всего 12,2 мм (0,48 дюйма) могут поставляться для сварки микрофитингов и других применений с очень ограниченной длиной зажима (тип «А»).

Для типа «А» для каждого диаметра трубы требуется отдельный зажимной картридж.

наименованиедиаметр
мм
диаметр "кодвес кг
Зажимной картридж VA для OW 12, тип "А" (узкий), V32,000,079821 050 2000,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V33,000,118821 050 2010,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V33,180,125821 050 2020,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V36,000,236821 050 2030,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V36,350,250821 050 2040,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V38,000,315821 050 2050,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V39,530,375821 050 2060,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V310,000,394821 050 2070,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V312,000,472821 050 2080,100
Зажимной картридж VA для OW 12, тип "А" (узкий), V312,700,500821 050 2090,100

Зажимной картридж для ORBIWELD 12 тип "B"

При использовании зажимных картриджей тип «В» дополнительно требуется один комплект зажимных вставок на каждый диаметр трубы.

кодвес кг
Зажимной картридж VA для OW 12, тип "B" (широкий)821 050 0020,095

Комплект зажимных вставок изготовлен из алюминия. Может использоваться только при использовании зажимного картриджа тип «В».
Зажимная вставка состоит из 4 отдельных частей (по 2 вставки с каждой стороны).

ИЗДЕЛИЕДИАМЕТР
[ММ]		ДИАМЕТР
[дюймы]		КОДКГ
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента3,000.118821 002 2200,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента3,180.125821 002 2220,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента4,000.157821 002 2240,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента6,000.236821 002 2280,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента6,350.250821 002 2290,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента7,000.276821 002 2300,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента7,940.313821 002 2320,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента8,000.315821 002 2330,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента9,000.354821 002 2340,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента9,530.375821 002 2350,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента10,000.394821 002 2370,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента12,000.472821 002 2430,050
Зажимной картридж для OW 12, тип "B" (широкий), 4-элемента12,700,500821 002 2450,050

Спецификации и комплектации поставки ORBIWELD 12

скачать



производитель
Orbitalum Tools - Германия
