Благодаря своим компактным размерам серия ORBIWELD "S" идеально подходит для применения в ограниченном пространстве, как это часто бывает в фармацевтической, химической, полупроводниковой промышленности.
и пищевой промышленности, а также в аэрокосмической технике.

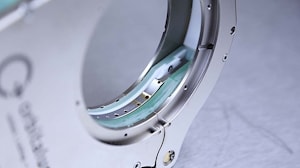

Все закрытые сварочные головки серии ORBIWELD изготовлены из лучших материалов и оснащены уникальной системой охлаждения. Зажимные вставки фитингов спроектированы так, чтобы быть высококачественными, функциональными и долговечными, и не изнашиваются так быстро, как у многих конкурентов. Зажимные вставки доступны в малой (узкой) и широкой версиях и могут быть быстро и легко вставлены в сварочную головку.
ДОПОЛНИТЕЛЬНЫЕ СВОЙСТВА:
• Благодаря чрезвычайно узкой конструкции можно также обрабатывать детали с короткой свариваемой длиной.
• Высококачественный прочный корпус и ручки
• Высокая отказоустойчивость благодаря корпусу сварочной головки с жидкостным охлаждением
• Очень гибкий пакет шлангов (длина: 7,5 м/24,6 фута) с компенсатором натяжения для источника питания

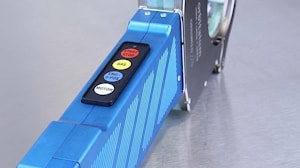

• Благодаря панели управления, встроенной в прочную и устойчивую алюминиевую ручку сварочной головки, все команды, важные для сварки, могут быть переданы на источник питания, поэтому дополнительное дистанционное управление не требуется.

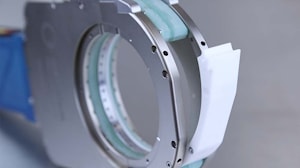

• Система быстрой смены зажимных вставок позволяет легко фиксировать и снимать их без использования инструментов
• Экономичные зажимные вставки

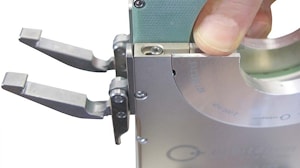

• Стабильные зажимные замки в сочетании с зажимными вставками, доступными для всех размеров труб, обеспечивают надежный зажим без смещения и центрирование свариваемых деталей.
• Обширная программа принадлежностей по индивидуальному заказу

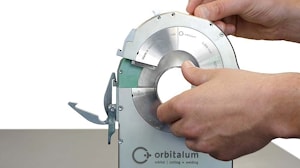

• Откидная крышка на сварочной головке – позволяет проверить и, при необходимости, отрегулировать положение электрода перед сваркой.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ORBIWELD 38S | ORBIWELD 76S | ORBIWELD 115S |
| Код | 826 000 001 | 827 000 001 | 828 000 001 |
Наружный диаметр трубы,
мин. - макс. | 3 - 38.1 мм
1/8" - 1.5" | 6 - 77 мм
1/4" - 3.0" | 20 - 115 мм
3/4" - 4.5" |
| Диаметр электрода | 1.6/2.4 мм
.063"/.094" | 1.6/2.4 мм
.063"/.094" | 1.6/2.4 мм
.063"/.094" |
Вес машины с пакетом
шлангов | 6.9 кг | 7.5 кг | 9.7 кг |
| Длина пакета шлангов | 7.5 м | 7.5 м | 7.5 м |
| ОБЪЕМ ПОСТАВКИ |
| В комплекте: | • 1 головка для орбитальной сварки OW 38S, OW 76S или OW 115S
• 1 транспортировочный кейс
• 1 набор инструментов
• 1 щуп
• 1 комплект инструкций по эксплуатации и список запасных частей |
Подходящие аксессуары
(опционально доступно): | • Зажимные вставки, узкие и широкие
• Камерная вставка для фитингов
• Вставки для дуговой сварки
• Т-образные зажимные вставки
• Адаптеры электродов
• Настольные крепления
• Электрошлифовальные станки ESG
• Измеритель остаточного кислорода ORBmax
• Формовочный комплект ORBIPURGE
• Удлинители пакетов шлангов
• Вольфрамовые электроды WS2 |

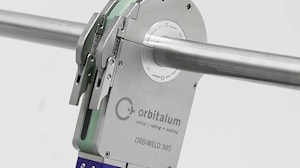

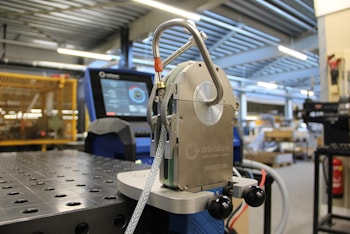

Закрытая головка для орбитальной сварки ORBIWELD 38S
Закрытая головка для орбитальной сварки ORBIWELD 76S
Закрытая головка для орбитальной сварки ORBIWELD 115S
