Закрытая орбитальная сварочная головка ORBIWELD X 3.0

для труб наружного диаметра 6 - 77 мм

арт. 837 000 001

Закрытая орбитальная сварочная головка Orbitalum ORBIWELD X 3.0

ORBIWELD X 3.0 (OWX 3.0) — новая закрытая орбитальная сварочная головка Orbitalum для автоматической TIG-сварки труб диаметром от 6 до 77 мм.

Модель относится к новому поколению сварочных головок ORBIWELD X, разработанному для профессиональной автоматической орбитальной сварки в производственных и монтажных условиях.

Новая модель вместо ORBIWELD 76S

ORBIWELD X 3.0 пришла на смену закрытой орбитальной сварочной головке ORBIWELD 76S.

Если вы ищете ORBIWELD 76S, её характеристики или современную замену, рекомендуем рассмотреть новую ORBIWELD X 3.0.

Перейти к странице ORBIWELD 76S — предыдущая модель

Новая головка сохраняет назначение проверенной серии ORBIWELD для автоматической сварки труб среднего диапазона диаметров, при этом получила современную конструкцию и дополнительные функции, характерные для серии X.

Диапазон сварки от 6 до 77 мм

ORBIWELD X 3.0 рассчитана на сварку труб наружным диаметром 6,00–77,00 мм.

Такой диапазон позволяет использовать одну сварочную головку для большого количества технологических задач — от относительно небольших труб до труб диаметром около 3 дюймов.

Головка может использоваться для автоматической орбитальной TIG-сварки труб из нержавеющей стали и других материалов, подходящих для технологии TIG.

Основные характеристики ORBIWELD X 3.0

• диапазон свариваемых труб: 6,00–77,00 мм;
• диаметр вольфрамового электрода: 1,6 / 2,4 мм;
• масса головки с пакетом шлангов: 8,5 кг;
• длина пакета шлангов: 7,5 м;
• заводской код Orbitalum: 837 000 001.

Зажимные вставки под конкретные диаметры труб выбираются отдельно в зависимости от используемой оснастки и конфигурации сварочного поста.

Преимущества ORBIWELD X 3.0

Новая конструкция ORBIWELD X 3.0 ориентирована на точную автоматическую сварку и удобство работы оператора.

К основным особенностям относятся:

• закрытая сварочная камера;
• широкий диапазон диаметров от 6 до 77 мм;
• жидкостное охлаждение;
• интегрированный дисплей в алюминиевой рукоятке;
• элементы управления непосредственно на головке;
• возможность фиксации головки на рабочем столе с помощью специального крепления;
• центральный механический интерфейс для дополнительной защиты от падения;
• совместимость с широким спектром зажимных вставок и аксессуаров Orbitalum.

Официальная документация Orbitalum также предусматривает дополнительные принадлежности для ORBIWELD X 3.0, включая зажимные вставки, камерные вставки для фитингов, вставки для сварки отводов, Т-образные зажимные вставки, адаптеры электродов и настольное крепление.

Где применяется ORBIWELD X 3.0

Закрытая головка подходит для профессиональной автоматической орбитальной сварки в производствах, где требуется высокая повторяемость сварных соединений и контролируемые параметры процесса.

Основные области применения:

• пищевая промышленность;
• фармацевтическое производство;
• химическая промышленность;
• производство технологических трубопроводов;
• производство оборудования из нержавеющей стали;
• полупроводниковая промышленность;
• производство теплообменного и технологического оборудования;
• монтаж и ремонт трубопроводных систем.

Закрытая конструкция особенно полезна при сварке труб, когда требуется контролируемая защита зоны сварки и стабильное формирование сварного соединения по всей окружности трубы.

ORBIWELD X 3.0 и ORBIWELD 76S

ORBIWELD 76S была предназначена для автоматической орбитальной сварки труб диаметром 6–77 мм и стала широко используемым решением для сварки труб в промышленности. Согласно документации Orbitalum, диапазон ORBIWELD 76S составляет 6–77 мм.

ORBIWELD X 3.0 продолжает это направление в новом поколении оборудования Orbitalum.

Если на вашем предприятии уже используется ORBIWELD 76S, при переходе на новую модель необходимо проверить совместимость имеющихся зажимных вставок и другой оснастки с новой головкой.

Смотреть ORBIWELD 76S — предыдущую модель

Совместимость с источниками Orbitalum

ORBIWELD X 3.0 используется в составе автоматизированного комплекса для орбитальной TIG-сварки.

В зависимости от производственной задачи сварочная головка может работать с совместимыми источниками питания Orbitalum.

Для формирования полноценного сварочного поста дополнительно могут использоваться:

• источник питания для орбитальной сварки;
• система жидкостного охлаждения;
• зажимные вставки;
• электродные адаптеры;
• система подачи присадочной проволоки;
• измеритель остаточного кислорода ORBmax;
• формовочная система ORBIPURGE;
• вольфрамовые электроды;
• дополнительные принадлежности для сварки фитингов и Т-образных соединений.

Orbitalum Smart Welder Plus

Orbitalum Power Welder

Подбор ORBIWELD X 3.0

При подборе закрытой орбитальной сварочной головки необходимо учитывать диаметр и толщину стенки трубы, материал, тип соединения и технологию сварки.

Специалисты BERGLUFT помогут подобрать:

• ORBIWELD X 3.0;
• необходимые зажимные вставки;
• совместимый источник питания;
• систему охлаждения;
• расходные материалы;
• дополнительную оснастку.

Если вы рассматриваете замену ORBIWELD 76S или хотите приобрести современную закрытую головку для автоматической орбитальной сварки труб диаметром до 77 мм, обратитесь к специалистам BERGLUFT.

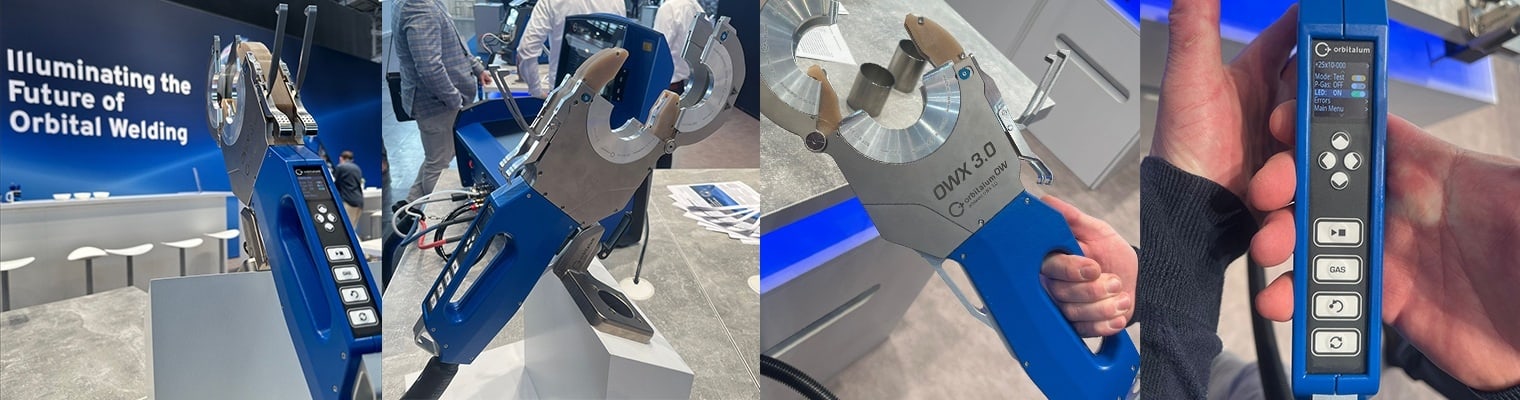

Видео обзор ORBIWELD X

Закрытая орбитальная сварочная головка ORBIWELD X 3.0

Спецификации и комплектации поставки ORBIWELD X 3.0

скачать
