Задвижка чугунная 30ч6бр


Задвижка чугунная 30ч6бр  DN 50-200 PN=1,0 МПа; 1,6 МПа
DN 250, 300 PN=1,0 МПа

Задвижки чугунные фланцевые 30ч6бр предназначены для установки на трубопроводах теплотрас, в котельных и системах коммунального хозяйства в качестве запорного устройства полностью перекрывающего поток рабочей среды.
Задвижка чугунная 30ч6бр прежде всего предназначена для использования в системе отопления и горячего водоснабжения и канализации. Чугунные задвижки 30ч6бр с большим диаметром условного прохода могут применятся в системах водоотведения и самотечной канализации.

Рабочая среда - вода, пар.
Температура рабочей среды не более +225°С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544.

Материальное исполнение задвижек 30ч6бр

Корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
Уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.

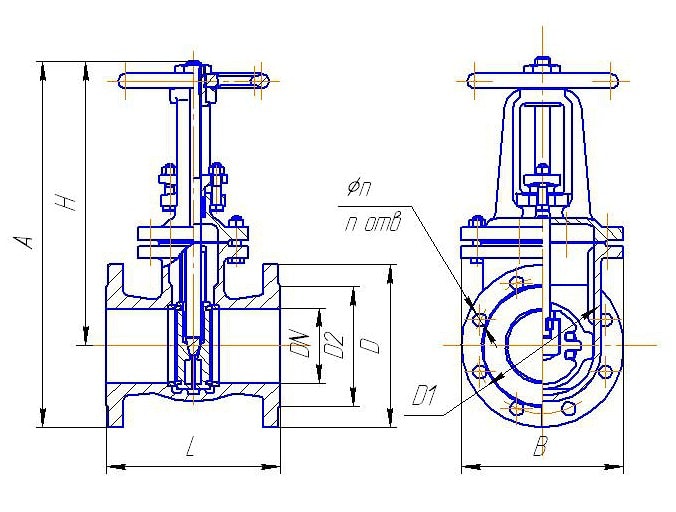

Габаритные размеры для задвижек 30ч6бр

DNРазмеры, ммМасса, кг
не более
DD1D2LHdnAB
50125х12512510218024518431012511,5
80150х15016013321031018438517219
10021518015823038018848521430,5
12524521018425543018855024842
15028024021228050022864028458
200335295268330650228/12*82036099
2504053553204507402612945420185
30046041037050092526121155516270


* -п=12 для Рр 1,6МПа
