Мобильная головка для орбитальной сварки открытой дугой Mobile Head
 Открытые орбитальные сварочные головки серии MH используются везде, где свариваются тонкостенные трубы из нержавеющей стали в трубной прокладке. Они имеют компактную конструкцию и оснащены узким корпусом сварочной головки, благодаря чему возможна сварка даже в узких условиях. Мобильная головка совместима с источниками питания для орбитальной сварки серии SW и мобильным сварочным аппаратом. Гибкость в применении
Охлаждаемый газом корпус горелки с бесступенчатой регулировкой поворота можно регулировать по положению и углу, а в дополнение к классическим трубным двутавровым швам, среди прочего, позволяет также сваривать угловые швы. Сварочные головки можно гибко использовать без дополнительных принадлежностей в самом широком диапазоне применений, например. Трубка к трубке, трубка к фитингу и трубка к экструзии. Механически регулируемое сканирование электрода гарантирует, кроме того, постоянный зазор между электродами в течение всего процесса сварки. Мобильный в использовании
Серия мобильных головок впечатляет своей легкостью (4-6 кг) и поэтому идеально подходит для мобильного использования в сборочной среде. Доступ ко всем соответствующим рабочим функциям можно получить непосредственно на сварочных головках через панель управления, встроенную в рукоятку. Более того, открытые головки для орбитальной сварки просты в эксплуатации. Все основные механические регулировки могут быть выполнены без каких-либо инструментов. Вращающееся колесо сканирования защищает поверхность трубки и, таким образом, предотвращает повреждение, вызванное сканированием. Различные диаметры труб
Открытые головки для орбитальной сварки серии MH можно отрегулировать до нужного диаметра трубы с помощью бесступенчатого зажимного механизма, чтобы надежно и без люфта зафиксировать сварочные головки на трубе. Диапазон зажима можно легко расширить с помощью редукционных губок, входящих в комплект поставки. Серия MH состоит из трех различных размеров и, как следствие, охватывает широкий диапазон размеров труб: MH3.0, MH4.5, MH6.6. | ОРБИТАЛЬНЫЕ СВАРОЧНЫЕ ГОЛОВКИ | MH 3.0 | MH 4.5 | MH 6.6 | | Код | 803 000 001 | 804 000 001 | 805 000 001 | | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | | | | | Область применения, мм | 10 - 76,20 | 20 - 114,30 | 40 - 168,30 | | Длина электродов, мм | 30 - 55 | 30 - 55 | 30 - 55 | | Вес машины, включая силовой/газовый кабель, кг | 4,24 | 5,42 | 6,11 | | Длина силового/газового шланга, м | 7,00 | 7,00 | 7,00 | | Размер "A", мм | 150,00 | 226,00 | 290,00 | | Размер "B", мм | 75,00 | 113,00 | 145,00 | | Размер "C", мм | 75,00 | 113,00 | 145,00 | | Размер "D", мм | 171,50 | 223,50 | 251,00 | | Размер "E", мм | 60,99 | 87,00 | 110,00 | | Размер "F", мм | 296,70 | 296,70 | 296,70 | | Размер "G", мм | 88,90 | 88,90 | 88,90 | | Размер "H", мм | 69,90 - 73,90 | 69,90 - 73,90 | 69,90 - 73,90 | | КОМПЛЕКТ ПОСТАВКИ | | | | | Транспортный ящик | | | | | Расходные материалы/набор инструментов | | | | | MH 3.0 редукционные кулачки 10 - 30 mm (0.394 - 1.181 in) | | | | | MH 3.0 редукционные кулачки 30 - 45 mm (1.181 - 1.772 in) | | | | | MH 4.5 редукционные кулачки 20 - 40 mm (0.787 - 1.575 in) | | | | | MH 4.5 редукционные кулачки 40 - 80 mm (1,575 - 3,150 in) | | | | | MH 6.6 редукционные кулачки 40 - 80 mm (1.575 - 3.150 in) | | | | | MH 6.6 редукционные кулачки 80 - 120 mm (3.150 - 4.724 in) | | | | | Инструкция по эксплуатации | | | | | ДРУГИЕ ОСОБЕННОСТИ | | | | | Регулировка угла электрода | | | | | Распорка межэлектродного зазора | | | | | Бесступенчатая регулируемая система зажима | | | | | Поворотный корпус горелки | | | | | Встроенная панель управления | | | | | Защитная проушина | | | | | Регулируемый кронштейн держателя горелки | | | | | Тонкая настройка горелки | | | | | Защелка рычага горелки | | | | | - Функция включена - Функция не включена | Мобильная головка для орбитальной сварки открытой дугой Mobile Head
производитель
Orbitalum
Если вы хотите купить мобильная головка для орбитальной сварки открытой дугой mobile head , вы можете:

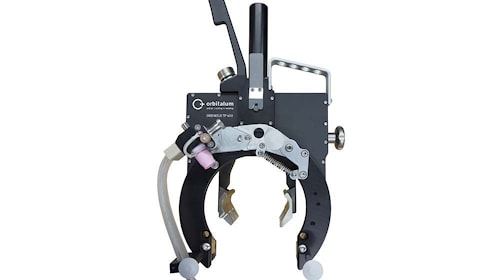

Серия ORBIWELD TP уникальна по дизайну и функциональности: благодаря приводному двигателю, полностью интегрированному в корпус, реализована чрезвычайно компактная конструкция. Кроме того, концепция привода делает излишним большой и трудоемкий привод ...
|
