Orbitalum Power Welder — промышленный источник питания высокой мощности для автоматической орбитальной TIG-сварки труб. Оборудование предназначено для производственных задач, где требуется высокая производительность, стабильность сварочного процесса и возможность длительной работы с большими токами.
Источник обеспечивает сварочный ток до 300 А и рассчитан на подключение трёхфазной сети 400–480 В. Благодаря высокой мощности Power Welder подходит для сварки толстостенных труб, выполнения многопроходных соединений и интенсивной эксплуатации на производстве.
Orbitalum Power Welder — решение для предприятий, которым необходима не просто сварочная установка, а полноценная промышленная система управления автоматизированным TIG-сварочным процессом.
Высокомощный источник для промышленной орбитальной сварки
При сварке толстостенных труб и деталей большого диаметра нагрузка на сварочный источник существенно выше, чем при работе с тонкостенными трубами.
Power Welder разработан именно для таких условий. Диапазон сварочного тока 5–300 А позволяет использовать источник для широкого спектра орбитальных сварочных операций — от стандартных соединений до сложных многопроходных процессов.
Источник поддерживает постоянный сварочный ток DC и рассчитан на работу с автоматическими орбитальными сварочными головками Orbitalum.
Это делает Power Welder особенно подходящим для:
До 300 А для сложных сварочных задач
Одно из основных преимуществ Power Welder — высокий диапазон регулирования сварочного тока.
Диапазон сварочного тока: 5–300 А.
При этом источник имеет следующие значения продолжительности нагрузки:
Такие характеристики позволяют использовать Power Welder в условиях интенсивной промышленной эксплуатации, в том числе при продолжительных сварочных циклах.
Высокий ток особенно важен при сварке толстостенных труб, когда технологический процесс предусматривает повышенную тепловую мощность, несколько проходов и использование присадочной проволоки.
Цифровое управление процессом сварки

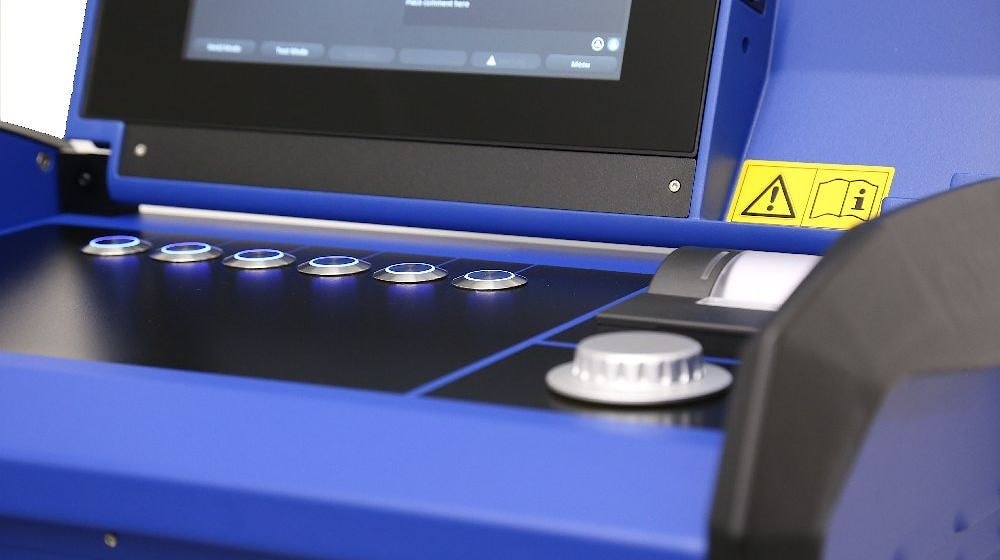

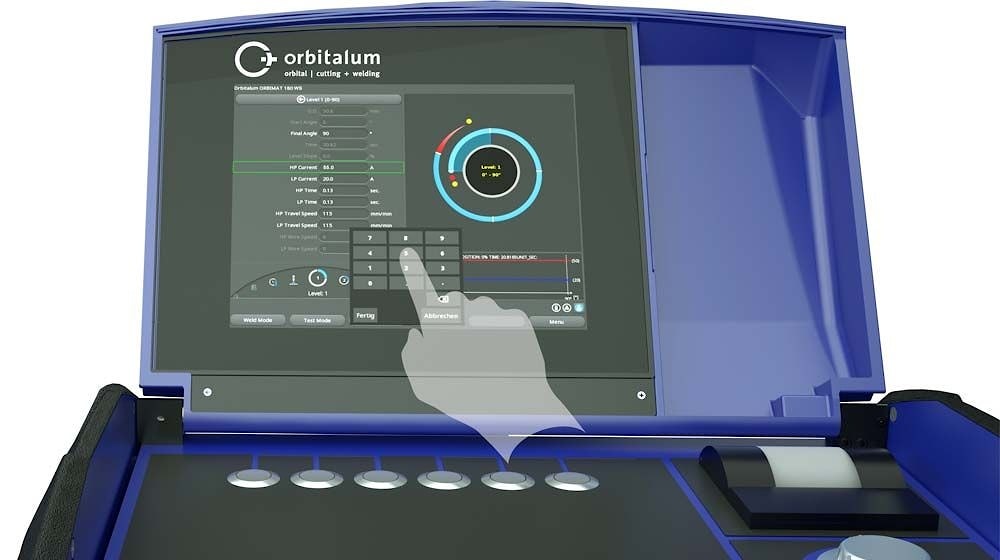

Orbitalum Power Welder оснащён современной системой управления орбитальной сваркой с большим 12,4-дюймовым сенсорным дисплеем.
Интерфейс позволяет оператору работать со сварочными программами, контролировать параметры процесса и использовать автоматизированные функции управления.
В системе предусмотрены:
Автоматическое распознавание подключаемых компонентов помогает сократить количество ручных настроек и снизить вероятность ошибок при подготовке оборудования к работе.
Цифровая документация сварочных соединений
Для современного промышленного производства важно контролировать не только сам процесс сварки, но и возможность последующего анализа выполненных соединений.

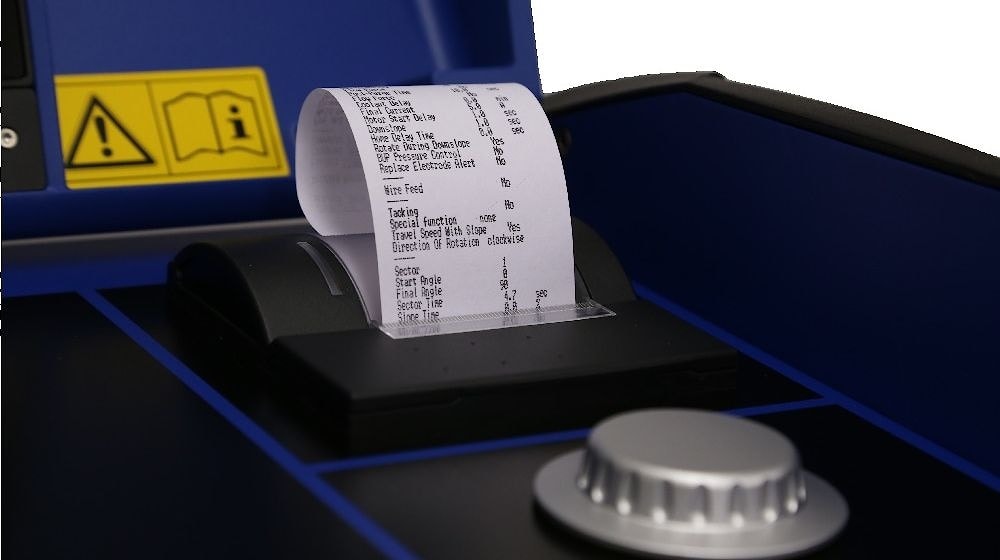

Power Welder поддерживает функции управления сварочными программами и документирования параметров процесса.

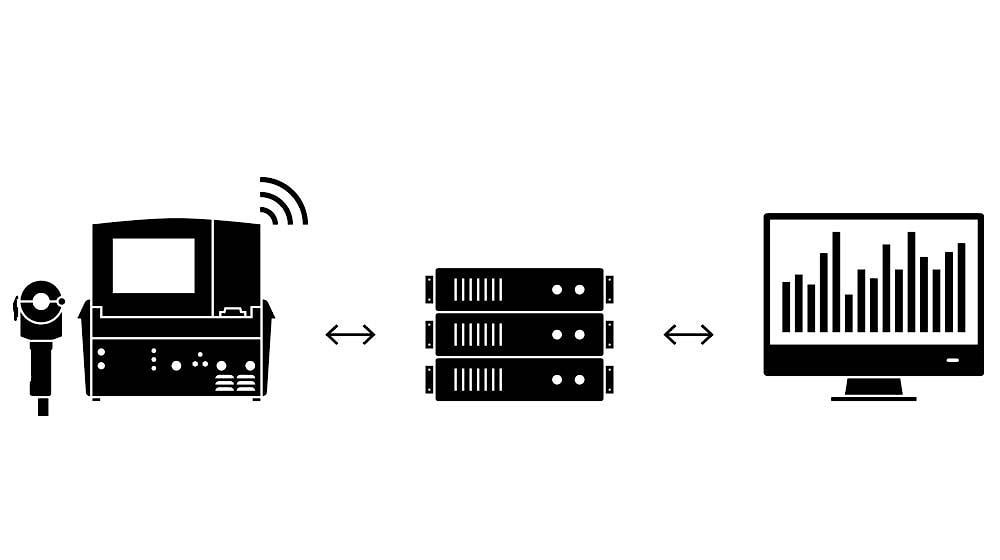

При использовании соответствующего Connectivity LAN/IoT/VNC upgrade источник может интегрироваться в цифровую инфраструктуру предприятия. Это позволяет централизованно работать со сварочными программами, хранить данные процесса и использовать удалённый доступ. Функция Connectivity является дополнительной опцией, а не базовой комплектацией источника.
Такой подход особенно актуален для производств, где требуется прослеживаемость сварочных операций и контроль технологической дисциплины.
Flow Force и управление защитным газом
Качество орбитальной TIG-сварки во многом определяется стабильностью газовой защиты.
Power Welder поддерживает цифровое управление сварочным газом и функции, предназначенные для оптимизации газовой защиты при выполнении орбитальных сварочных операций.
При работе с соответствующими сварочными головками система может использовать функции Flow Force и PERMANENT-GAS, позволяющие оптимизировать процессы подачи защитного газа и сократить продолжительность отдельных этапов сварочного цикла.
Это особенно важно при сварке нержавеющих и высоколегированных труб, где качество защиты сварочной зоны непосредственно влияет на внешний вид и эксплуатационные характеристики сварного соединения.
Система охлаждения для интенсивной работы

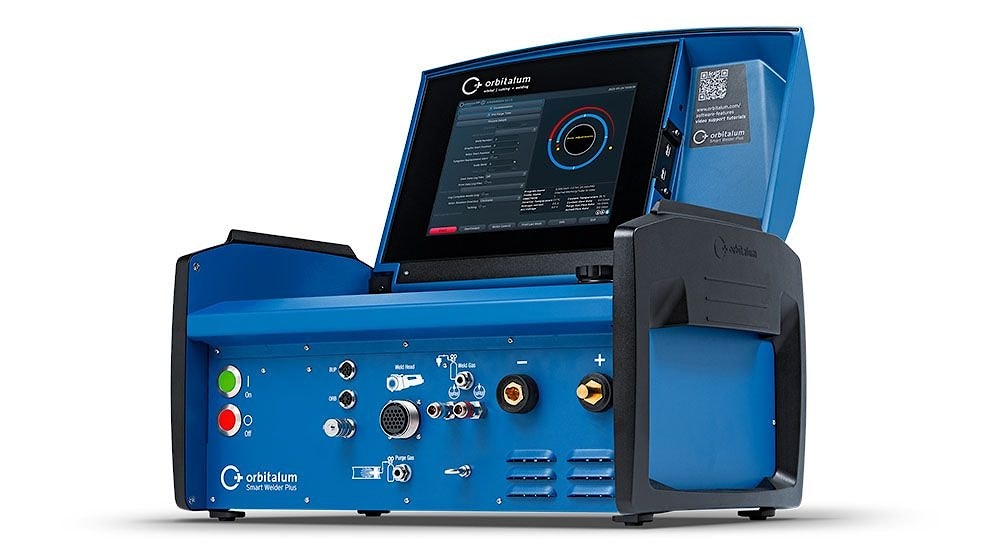

В отличие от Smart Welder Plus, Power Welder не имеет встроенного жидкостного охладителя.
Для эксплуатации источника внешняя система охлаждения обязательна и заказывается отдельно. Orbitalum предлагает для Power Welder соответствующие решения, включая ORBICOOL Active и тележку ORBICAR W с интегрированным жидкостным охлаждением.
При подборе оборудования важно учитывать это требование и сразу формировать полный комплект:
Power Welder + система охлаждения + орбитальная сварочная головка + необходимая оснастка.
Специалисты BERGLUFT помогут подобрать совместимое оборудование в зависимости от диаметра труб, толщины стенки и технологии сварки.
Совместимость с орбитальными сварочными головками
Power Welder предназначен для работы с широким спектром орбитального оборудования Orbitalum.
Источник может использоваться в составе систем с:
Совместимость конкретной головки определяется типом сварочного процесса и технологической задачей. При подборе оборудования необходимо учитывать наружный диаметр трубы, толщину стенки, материал и необходимость применения присадочной проволоки.
Для сварки толстостенных труб
Одно из основных направлений применения Power Welder — автоматизированная сварка труб, для которых требуется более высокая тепловая мощность.
В сочетании с открытыми сварочными головками Orbitalum источник может использоваться для выполнения многопроходной сварки с присадочной проволокой.
Такое решение позволяет стандартизировать технологию и обеспечить одинаковые параметры при серийном выполнении большого количества сварных соединений.
Для производственных предприятий это особенно важно при изготовлении:
Конструкция для промышленной эксплуатации
Power Welder выполнен в корпусе, рассчитанном на использование в производственных условиях.

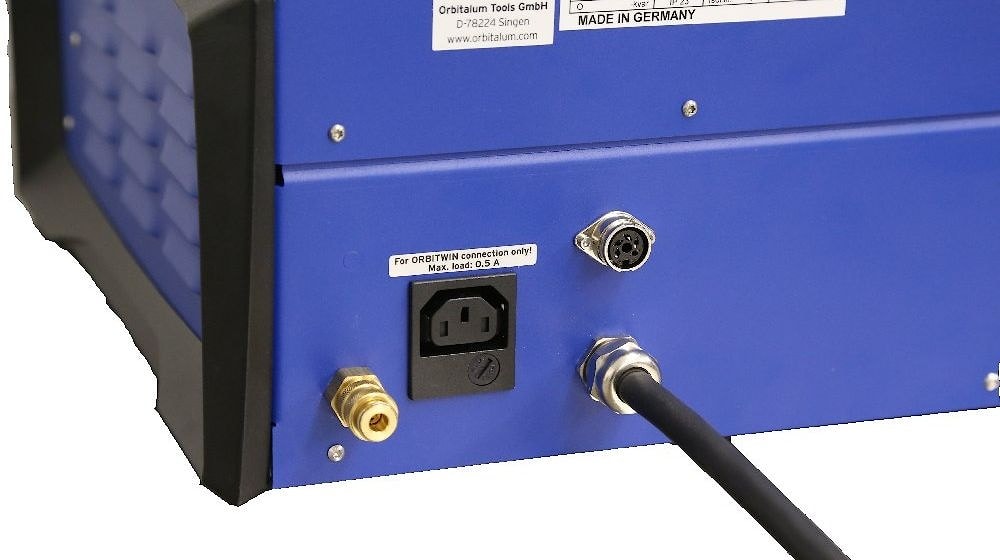

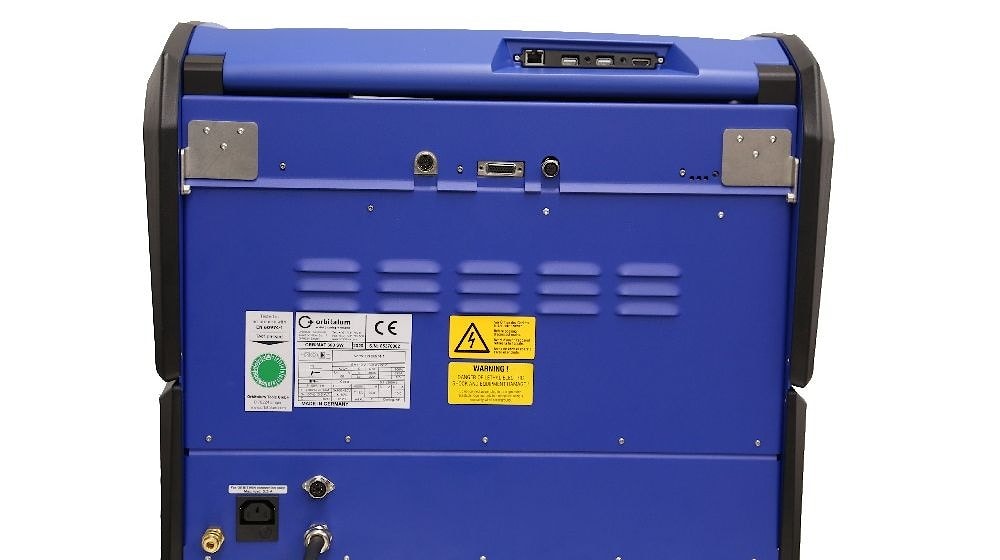

Основные элементы управления и подключения защищены конструкцией корпуса. Аппарат оснащён боковыми ручками для перемещения, а разъёмы расположены с учётом требований практической эксплуатации оборудования.
Размеры источника составляют 600 × 400 × 480 мм, масса — 35,4 кг.
Степень защиты корпуса — IP23S.
Технические характеристики Orbitalum Power Welder
| Параметр | Значение |
|---|---|
| Тип оборудования | Источник питания для орбитальной TIG-сварки |
| Модель | Power Welder |
| Артикул | 852 000 001 |
| Производитель | Orbitalum Tools GmbH, Германия |
| Тип сварочного тока | DC |
| Диапазон сварочного тока | 5–300 А |
| Питание | 3~ 400–480 В, 50/60 Гц |
| ПВ при 300 А | 40% |
| ПВ при 260 А | 60% |
| ПВ при 220 А | 100% |
| Охлаждение | Внешнее, обязательное |
| Размеры | 600 × 400 × 480 мм |
| Масса | 35,4 кг |
| Дисплей | 12,4" |
| Степень защиты | IP23S |
| USB | 4 порта |
| LAN / IoT / VNC | Доступно через Connectivity Upgrade |
| Система управления | Цифровая |
| Назначение | Автоматическая орбитальная TIG-сварка |
Технические характеристики приведены по документации Orbitalum и могут изменяться производителем.
Комплектация Orbitalum Power Welder
В стандартную поставку Power Welder входят:
Система охлаждения в стандартную поставку Power Welder не входит и должна заказываться отдельно.
Дополнительно могут поставляться:
Как подобрать комплект для орбитальной сварки
Промышленный источник Power Welder необходимо подбирать не отдельно от остального оборудования, а как часть полноценной сварочной системы.
Для формирования оптимального комплекта необходимо определить:
1. Диаметр трубы
Наружный диаметр определяет тип и размер сварочной головки.
2. Толщину стенки
От толщины зависит требуемая мощность сварочного процесса и необходимость многопроходной сварки.
3. Материал
Нержавеющая сталь, углеродистая сталь, титан, никелевые сплавы и другие материалы требуют соответствующих сварочных программ.
4. Тип соединения
Для обычной сварки труб используется соответствующая орбитальная головка. Для сварки труб в трубные доски применяются специализированные головки.
5. Необходимость присадочной проволоки
При многопроходной сварке может потребоваться система подачи холодной присадочной проволоки.
6. Требования к документации
Для производств с системой контроля качества может потребоваться Connectivity LAN/IoT/VNC, сканирование QR-кодов и регистрация сварочных параметров.
Orbitalum Power Welder в составе производственного сварочного комплекса

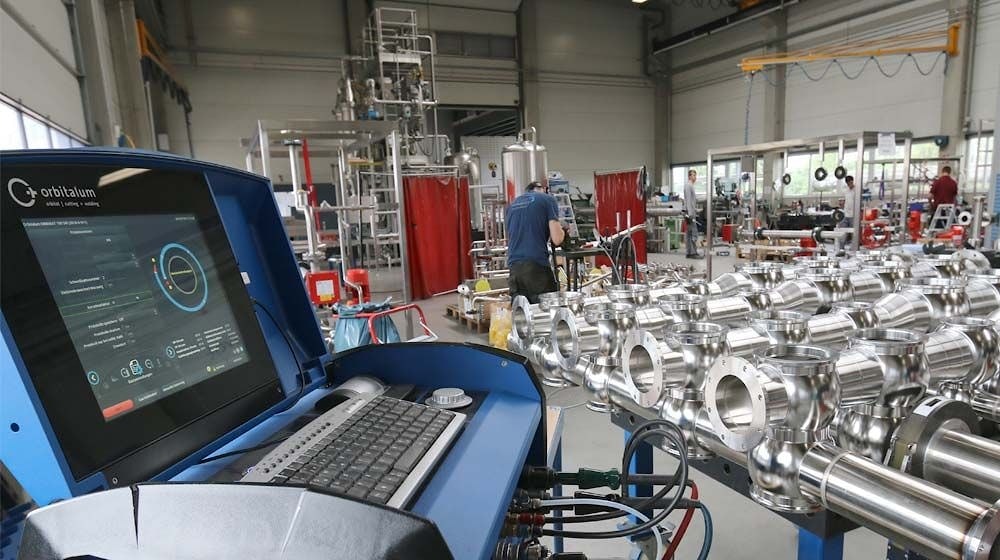

Power Welder особенно эффективен в составе комплексной системы автоматизации производства.
Типовой комплект может включать:
Power Welder → система охлаждения → орбитальная сварочная головка → система подачи проволоки → измерительное оборудование → программное обеспечение и система документирования.
Такой подход позволяет построить полноценный сварочный пост для серийного производства трубных узлов и технологических трубопроводов.
Компания BERGLUFT поможет определить необходимую конфигурацию оборудования и подобрать совместимые компоненты Orbitalum под конкретную производственную задачу.
Купить Orbitalum Power Welder в Минске
Компания BERGLUFT LLC поставляет оборудование Orbitalum для автоматической орбитальной сварки труб и оказывает техническую поддержку при подборе оборудования.
Вы можете купить Orbitalum Power Welder в Минске с подбором сварочной головки, системы охлаждения и необходимой технологической оснастки.
Осуществляем доставку оборудования по всей Беларуси и России.
Мы также предлагаем:
Чтобы узнать цену Orbitalum Power Welder и получить коммерческое предложение на полный комплект для орбитальной сварки, отправьте запрос специалистам BERGLUFT.

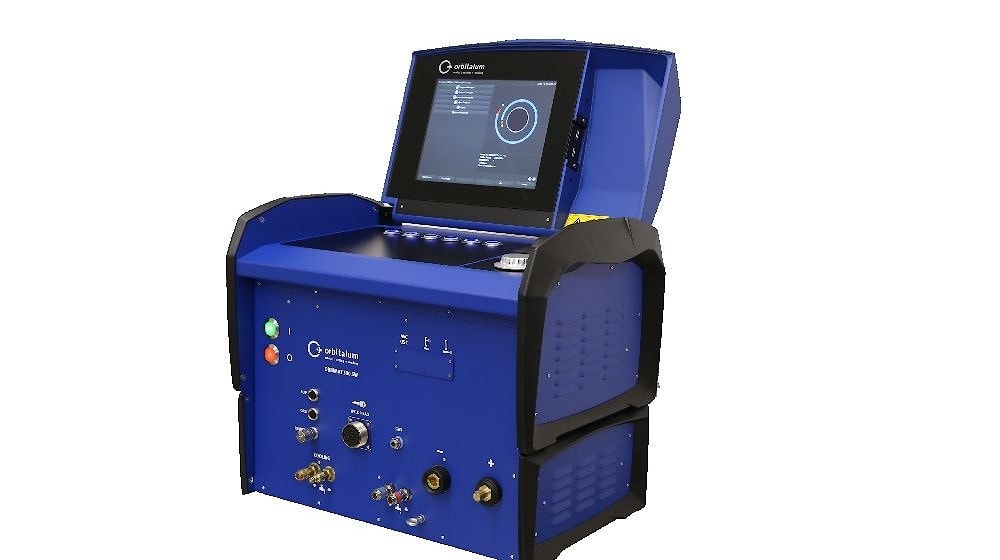

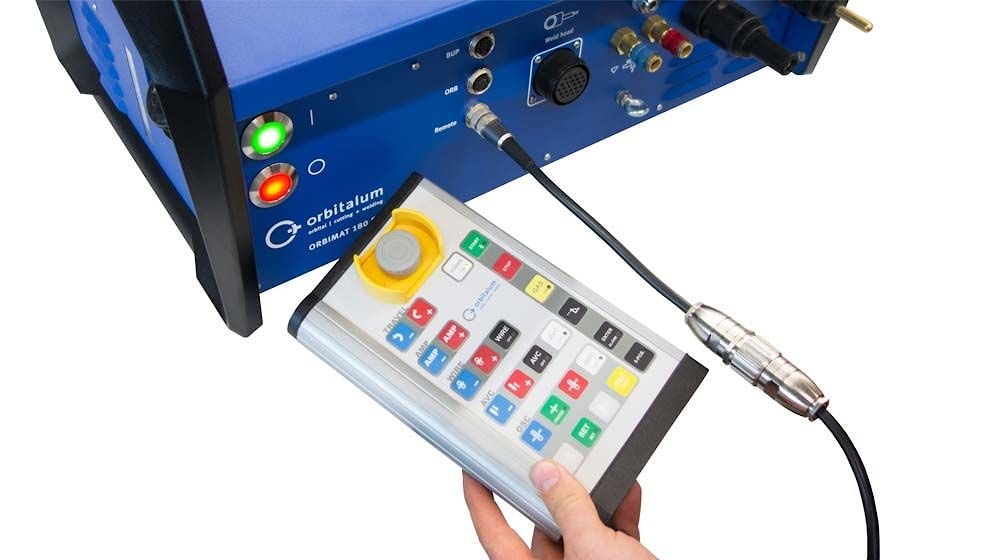

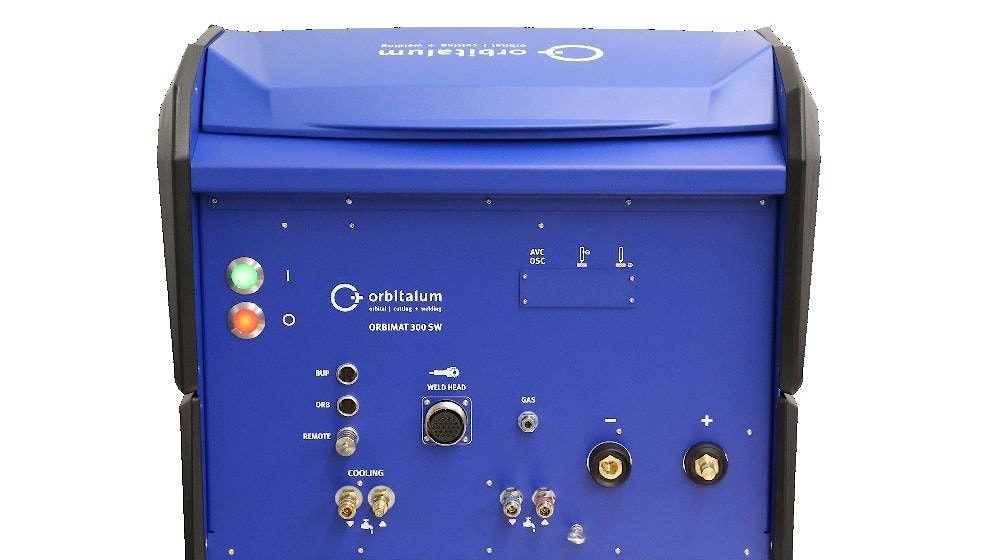

Фото Orbitalum Power Welder
Спецификации и комплектации поставки Orbitalum Power Welder
