Наружный диаметр обрабатываемой трубы от 3 мм до 38,1 мм
Область применения со стандартным держателем инструмента (код 790 037 152) возможно от 6,0 мм/0,236 дюйма. Со специальным держателем инструмента (код 790 037 161) от 3,0 мм/0,118".
Толщина стенки максимальная - 3 мм
Обрабатываемые материалы:
Высоколегированные стали (специальный стальной материал № 1.40... - 1.45... по DIN 17455 и DIN 17456), нелегированные и низколегированные стали, алюминий.
Технические характеристики Orbitalum RPG 1.5
Мощность - 1100 W
Скорость инструмента - 145 - 380 rpm
Уровень шума на рабочем месте - 78 dB (A)
Уровень вибрации (согласно DIN EN 28662, часть 1) - < 2.5 m/s2
Размеры (LxWxH) - 400 мм x 160 мм x 350 мм
Технические характеристики Orbitalum RPG 1.5 аккумуляторный
Скорость инструмента - 0 - 500 rpm
Сменное напряжение аккумулятора - 18 V
Емкость - 4.0 Ah
Уровень шума на рабочем месте - 78 dB (A)
Уровень вибрации (согласно DIN EN 28662, часть 1) - < 2.5 m/s2
Размеры (LxWxH) - 275 мм x 90 мм x 255 мм
Комплект поставки Orbitalum RPG 1.5
Торцеватель - 1 шт.
Транспортировочный кейс - 1 шт.
Держатель инструмента WH (код 790 037 152) - 1 шт.
Набор ключей с принадлежностями - 1 к-т.
Инструкции по эксплуатации - 1 шт.
Комплект поставки Orbitalum RPG 1.5 аккумуляторный
Торцеватель - 1 шт.
Транспортировочный кейс - 1 шт.
Сменные аккумуляторы - 1 шт.
Зарядное устройство - 1 шт.
Держатель инструмента WH (код 790 037 152) - 1 шт.
Набор ключей с принадлежностями - 1 к-т.
Инструкции по эксплуатации - 1 шт.
Опорная плита для аккумуляторных машин доступна по запросу (код 790 037 169).
Видео обзор орбитальных труборезов серии PRG

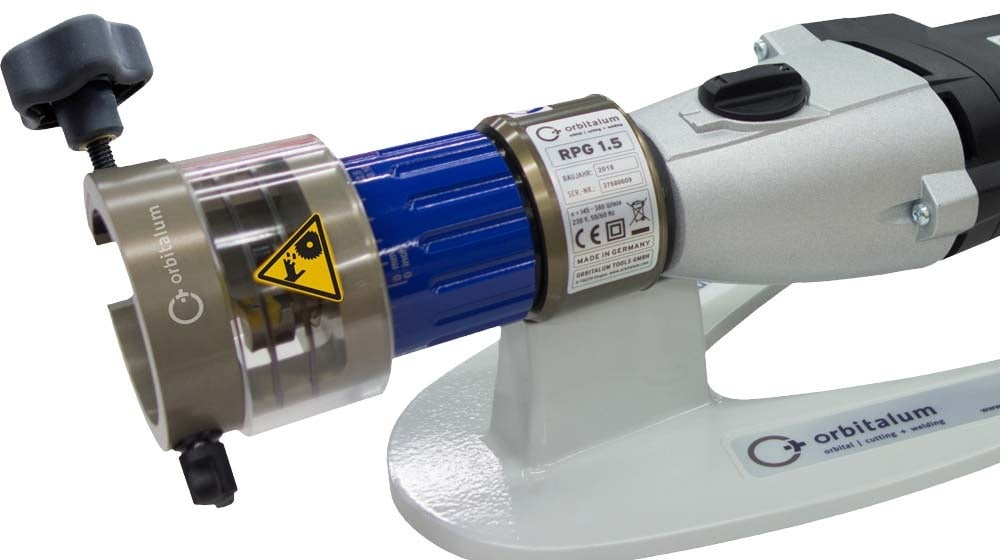

Торцеватель RPG 1.5

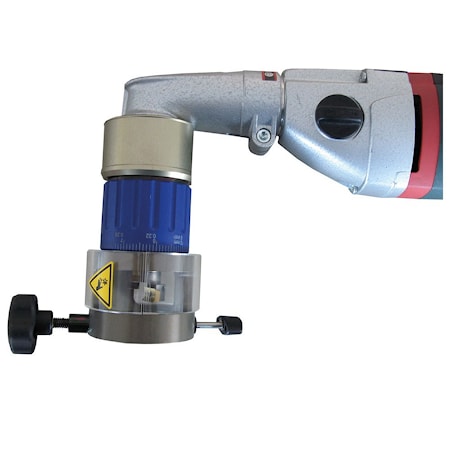

Угловой привод доступен опционально и впоследствии может быть установлен на следующие машины
RPG:
RPG 1.5; RPG 1.5 аккумуляторный
Угловой привод можно использовать для уменьшения общей длины до 200 мм (7,874 дюйма).
Технические характеристики остались без изменений.
МОДЕЛЬ | КОД | КГ |
Угловой привод для RPG 1.5 | 790 037 400 | 0.475 |
Зажимные вкладыши из нержавеющей стали для труб и микрофитингов.
Подходят для трубореза Orbitalum PRG 1.5. Обеспечивают точное центрирование и быструю замену зажимной втулки без каких-либо инструментов благодаря своей уникальной конструкции и надежному зажимному механизму. Доступны зажимные втулки других размеров.
Перед заказом зажимных гильз проверьте внешний диаметр труб.
Длина зажима на трубах: 15,0 мм (0,591")
Длина зажима на микрофитингах: 4,0 мм (0,157")
Отсутствующие в таблице размеры вкладышей возможно изготовление под заказ.
RPG 1.5 | |||||
Наружный размер | трубы | микрофитинги | |||
ММ | ДЮЙМЫ | 790... | КГ | 790... | КГ |
3.00 | 0.118 | 037 220 | 0.300 | 037 300 | 0.225 |
3.18 | 0.125 | 037 221 | 0.308 | 037 301 | 0.227 |
4.00 | 0.157 | 037 222 | 0.310 | 037 302 | 0.226 |
4.78 | 0.188 | 037 223 | 0.310 | 037 303 | 0.234 |
5.00 | 0.197 | 037 224 | 0.308 | 037 304 | 0.228 |
6.00 | 0.236 | 037 225 | 0.310 | 037 305 | 0.220 |
6.35 | 0.250 | 037 226 | 0.306 | 037 306 | 0.460 |
7.00 | 0.276 | 037 257 | 0.306 | 037 333 | – |
8.00 | 0.315 | 037 227 | 0.299 | 037 307 | 0.223 |
9.00 | 0.354 | 037 254 | 0.280 | – | – |
9.53 | 0.375 | 037 228 | 0.297 | 037 308 | 0.300 |
10.00 | 0.394 | 037 229 | 0.298 | 037 309 | 0.222 |
10.10 | 0.398 | – | – | – | – |
11.00 | 0.433 | 037 293 | 0.252 | – | – |
11.11 | 0.437 | 037 255 | 0.295 | – | – |
12.00 | 0.472 | 037 230 | 0.293 | 037 310 | 0.220 |
12.10 | 0.476 | – | – | – | – |
12.50 | 0.492 | – | – | 037 317 | 0.220 |
12.70 | 0.500 | 037 231 | 0.292 | 037 311 | 0.220 |
13.00 | 0.512 | 037 232 | 0.295 | – | – |
13.20 | 0.520 | 037 263 | 0.290 | – | – |
13.50 | 0.531 | 037 233 | 0.290 | – | – |
14.00 | 0.551 | 037 234 | 0.288 | – | – |
14.10 | 0.555 | – | – | – | – |
14.30 | 0.563 | 037 253 | 0.289 | – | – |
14.70 | 0.579 | 037 290 | 0.287 | – | – |
15.00 | 0.591 | 037 235 | 0.287 | – | – |
15.30 | 0.602 | 037 259 | 0.287 | – | – |
15.60 | 0.614 | – | – | – | – |
15.70 | 0.618 | 037 291 | 0.284 | – | – |
15.88 | 0.625 | 037 236 | 0.285 | – | – |
16.00 | 0.630 | 037 237 | 0.285 | – | – |
17.00 | 0.670 | 037 256 | 0.280 | – | – |
17.08 | 0.672 | 037 260 | 0.281 | – | – |
17.20 | 0.677 | 037 238 | 0.300 | 037 312 | 0.220 |
18.00 | 0.709 | 037 239 | 0.280 | – | – |
19.00 | 0.748 | 037 240 | 0.275 | 037 314 | 0.216 |
19.05 | 0.750 | 037 241 | 0.274 | 037 315 | 0.215 |
20.00 | 0.787 | 037 242 | 0.272 | – | – |
21.00 | 0.827 | 037 294 | 0.270 | – | – |
21.20 | 0.835 | – | – | 037 313 | 0.213 |
21.30 | 0.839 | 037 243 | 0.270 | 037 318 | 0.212 |
21.70 | 0.854 | 037 261 | 0.270 | – | – |
22.00 | 0.866 | 037 244 | 0.264 | – | – |
22.22 | 0.875 | 037 292 | 0.270 | – | – |
23.00 | 0.906 | 037 245 | 0.255 | – | – |
24.00 | 0.945 | 037 246 | 0.256 | – | – |
25.00 | 0.984 | 037 247 | 0.252 | – | – |
25.40 | 1 000 | 037 248 | 0.240 | – | – |
26.90 | 1 059 | 037 249 | 0.260 | – | – |
27.00 | 1 063 | 037 264 | 0.260 | – | – |
27.20 | 1 071 | 037 262 | 0.260 | – | – |
28.00 | 1 102 | 037 250 | 0.240 | – | – |
29.00 | 1 142 | 037 251 | 0.232 | – | – |
30.00 | 1 181 | 037 252 | 0.228 | – | – |
31.80 | 1 250 | 037 280 | 0.230 | – | – |
32.00 | 1 260 | 037 258 | 0.226 | – | – |
33.40 | 1 315 | 037 281 | 0.220 | – | – |
33.70 | 1 327 | 037 282 | 0.218 | – | – |
34.00 | 1 339 | 037 283 | 0.215 | – | – |
35.00 | 1 377 | 037 284 | 0.210 | – | – |
36.00 | 1 417 | 037 285 | 0.204 | – | – |
38.00 | 1 496 | 037 286 | 0.199 | – | – |
38.10 | 1 500 | 037 287 | 0.194 | – | – |
