Крест фланцевый КФ

Область применения системы водоснабжения, неогресивные стоки, изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Внешнее и внутренне защитное покрытие. Фланци PN10

Показатели
Временное сопротивление σB, не менее МПа (кгс/мм2) - 420 (42,8)
Условный предел текучести σ0,2, не менее МПа (кгс/мм2) - 300 (30,6)
Относительное удлинение, не менее, % - 5,0
Твердость металла Не более - 250 НВ

Величина гидроиспытания, МПа

- от DN 80 до DN 300 мм - 2,5 МПа (25,0 кгс/см2);
- от DN 350 до DN 600 мм - 1,6 МПа (16,0 кгс/см2);
- от DN 700 до DN 1000 мм - 1,0 МПа (10,0 кгс/см2)

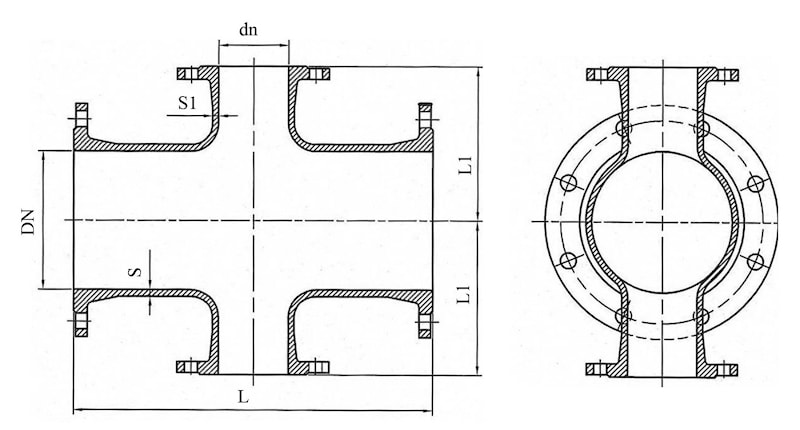

Размеры приведены в мм.

		Исполнение Б (ГОСТ)
DN	dn	Ствол		Отросток
		S	L	S1	L1
100	80	7,2	400	7	175
	100	7,2	400	7,2	200
125	100	7,5	450	7,2	175
150	100	7,8	500	7,2	200
	150	7,8	500	7,8	250
	100	8,4	600	7,2	225
200	150	8,4	600	7,8	225
	200	8,4	600	8,4	300
	100	9	600	7,2	250
250	150	9	600	7,8	250
	200	9	600	8,4	275
	250	9	600	9	300
	100	9,6	600	7,2	275
	150	9,6	600	7,8	275
300	200	9,6	600	8,4	300
	250	9,6	600	9	300
	300	9,6	600	9,6	300
350	100	10,2	600	7,2	300
	200	10,2	600	8,4	300
	300	10,2	700	9,6	325
	350	10,2	700	10,2	350
	200	10,8	600	8,4	350
400	300	10,8	800	9	350
	400	10,8	800	10,8	400
	200	12	600	8,4	400
500	400	12	800	10,8	425
	500	12	1000	12	500
	400	13,2	800	10,8	475
600	500	13,2	1000	12	500
	600	13,2	1100	13,2	550
	500	14,4	1000	12	550
700	600	14,4	1200	13,2	550
	700	14,4	1200	14,4	600
	600	15,6	1400	13,2	625
800	700	15,6	1400	14,4	625
	800	15,6	1400	15,6	700
	700	16,8	1400	14,4	675
900	800	16,8	1400	15,6	700
	900	16,8	1500	16,8	750
	700	18	1400	14,4	750
1000	800	18	1400	15,6	800
	900	18	1600	16,8	800
	1000	18	1600	18	800

Обозначение креста фланцевого со стволом условного прохода 600 мм и с отростком условного прохода 400 мм, исполнение Б:

- Крест КФ 600 400 Б ТУ 1460-035-90910065-2015.
