Тройник фланцевый ТФ
 Область применения системы водоснабжения, неогресивные стоки, изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Внешнее и внутренне защитное покрытие. Фланци PN10
Показатели
Временное сопротивление σB, не менее МПа (кгс/мм2) - 420 (42,8)
Условный предел текучести σ0,2, не менее МПа (кгс/мм2) - 300 (30,6)
Относительное удлинение, не менее, % - 5,0
Твердость металла Не более - 250 НВ
Величина гидроиспытания, МПа
- от DN 80 до DN 300 мм - 2,5 МПа (25,0 кгс/см2);
- от DN 350 до DN 600 мм - 1,6 МПа (16,0 кгс/см2);
- от DN 700 до DN 1000 мм - 1,0 МПа (10,0 кгс/см2).

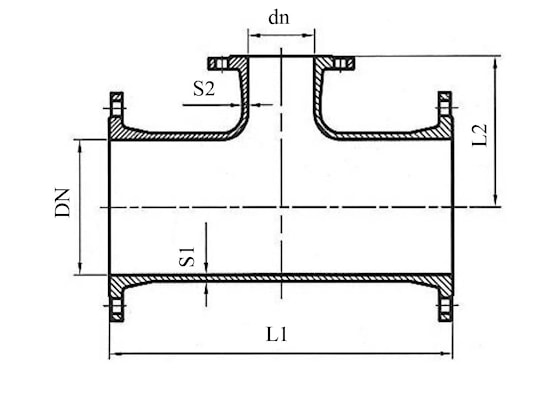

Размеры приведены в мм.
DN | dn | Исполнение А (ИСО) | Исполнение Б (ГОСТ) | S1 | L1 | S2 | L2 | S1 | L1 | S2 | L2 | 80 | 80 | 7 | 330 | 7 | 165 | 7 | 300 | 7 | 150 | 100 | 80 | 7,2 | 360 | 7 | 175 | 7,2 | 400 | 7 | 175 | 100 | 7,2 | 360 | 7,2 | 180 | 7,2 | 400 | 7,2 | 200 | 125 | 80 | 7,5 | 400 | 7 | 190 | 7,5 | 450 | 7 | 175 | 100 | 7,5 | 400 | 7,2 | 195 | 7,5 | 450 | 7,2 | 175 | 125 | 7,5 | 400 | 7,5 | 200 | 7,5 | 450 | 7,5 | 225 | 150 | 80 | 7,8 | 440 | 7 | 205 | 7,8 | 500 | 7 | 200 | 100 | 7,8 | 380 | 7,2 | 205 | 7,8 | 500 | 7,2 | 200 | 125 | 7,8 | 440 | 7,5 | 215 | 7,8 | 500 | 7,5 | 200 | 150 | 7,8 | 440 | 7,8 | 220 | 7,8 | 500 | 7,8 | 250 | 200 | 80 | 8,4 | 520 | 7 | 235 | 8,4 | 600 | 7 | 225 | 100 | 8,4 | 520 | 7,2 | 240 | 8,4 | 600 | 7,2 | 225 | 125 | 8,4 | 520 | 7,5 | 240 | 8,4 | 600 | 7,5 | 225 | 150 | 8,4 | 520 | 7,8 | 250 | 8,4 | 600 | 7,8 | 225 | 200 | 8,4 | 520 | 8,4 | 260 | 8,4 | 600 | 8,4 | 300 | 250 | 80 | 9 | 700 | 7 | 260 | 9 | 600 | 7 | 250 | 100 | 9 | 700 | 7,2 | 275 | 9 | 600 | 7,2 | 250 | 150 | 9 | 700 | 7,8 | 275 | 9 | 600 | 7,8 | 250 | 200 | 9 | 700 | 8,4 | 325 | 9 | 600 | 8,4 | 275 | 250 | 9 | 700 | 9 | 350 | 9 | 600 | 9 | 300 | 300 | 80 | 9,6 | 800 | 7 | 300 | 9,6 | 600 | 7 | 275 | 100 | 9,6 | 800 | 7,2 | 300 | 9,6 | 600 | 7,2 | 275 | 150 | 9,6 | 800 | 7,8 | 300 | 9,6 | 600 | 7,8 | 275 | 200 | 9,6 | 800 | 8,4 | 350 | 9,6 | 600 | 8,4 | 300 | 250 | 9,6 | 800 | 9 | 350 | 9,6 | 600 | 9 | 300 | 300 | 9,6 | 800 | 9,6 | 400 | 9,6 | 600 | 9,6 | 300 | 350 | 100 | 10,2 | 850 | 7,2 | 325 | 10,2 | 600 | 7,2 | 300 | 150 | 10,2 | 850 | 7,8 | 325 | 10,2 | 600 | 7,8 | 300 | 200 | 10,2 | 850 | 8,4 | 325 | 10,2 | 600 | 8,4 | 300 | 250 | 10,2 | 850 | 9 | 325 | 10,2 | 600 | 9 | 325 | 350 | 10,2 | 850 | 10,2 | 425 | 10,2 | 700 | 10,2 | 350 | 400 | 100 | 10,8 | 900 | 7,2 | 350 | 10,8 | 600 | 7,2 | 325 | 150 | 10,8 | 900 | 7,8 | 350 | 10,8 | 600 | 7,8 | 325 | 200 | 10,8 | 900 | 8,4 | 350 | 10,8 | 600 | 8,4 | 350 | 250 | 10,8 | 900 | 9 | 350 | 10,8 | 600 | 9 | 350 | 300 | 10,8 | 900 | 9,6 | 350 | 10,8 | 800 | 9,6 | 350 | 400 | 10,8 | 900 | 10,8 | 450 | 10,8 | 800 | 10,8 | 400 | 500 | 100 | 12 | 1000 | 7,2 | 400 | 12 | 600 | 7,2 | 375 | 200 | 12 | 1000 | 8,4 | 400 | 12 | 600 | 8,4 | 400 | 400 | 12 | 1000 | 10,8 | 500 | 12 | 800 | 10,8 | 425 | 500 | 12 | 1000 | 12 | 500 | 12 | 1000 | 12 | 500 | 600 | 200 | 13,2 | 1100 | 8,4 | 450 | 13,2 | 600 | 8,4 | 450 | 400 | 13,2 | 1100 | 10,8 | 550 | 13,2 | 800 | 10,8 | 475 | 600 | 13,2 | 1100 | 13,2 | 550 | 13,2 | 1100 | 13,2 | 550 | 700 | 200 | 14,4 | 650 | 8,4 | 525 | 14,4 | 800 | 8,4 | 500 | 400 | 14,4 | 870 | 10,8 | 555 | 14,4 | 1000 | 10,8 | 525 | 700 | 14,4 | 1200 | 14,4 | 600 | 14,4 | 1200 | 14,4 | 600 | 800 | 200 | 15,6 | 690 | 8,4 | 585 | 15,6 | 800 | 8,4 | 550 | 400 | 15,6 | 910 | 10,8 | 615 | 15,6 | 1000 | 10,8 | 575 | 600 | 15,6 | 1350 | 13,2 | 645 | 15,6 | 1400 | 13,2 | 625 | 800 | 15,6 | 1350 | 15,6 | 675 | 15,6 | 1400 | 15,6 | 700 | 900 | 200 | 16,8 | 730 | 8,4 | 645 | 16,8 | 800 | 8,4 | 600 | 400 | 16,8 | 950 | 10,8 | 675 | 16,8 | 1000 | 10,8 | 650 | 600 | 16,8 | 1500 | 13,2 | 705 | 16,8 | 1400 | 13,2 | 675 | 900 | 16,8 | 1500 | 16,8 | 750 | 16,8 | 1500 | 16,8 | 750 | 1000 | 400 | 18 | 990 | 10,8 | 735 | 18 | 1000 | 10,8 | 700 | 600 | 18 | 1650 | 13,2 | 765 | 18 | 1400 | 13,2 | 725 | 1000 | 18 | 1650 | 18 | 825 | 18 | 1600 | 18 | 800 |
Обозначение тройника фланцевого со стволом условного прохода 700 мм и с отростком условного прохода 700 мм, исполнение А или Б:
- Тройник ТФ 700×700 А ТУ 1460-035-90910065-2015,
- Тройник ТФ 700×700 Б ТУ 1460-035-90910065-2015.
