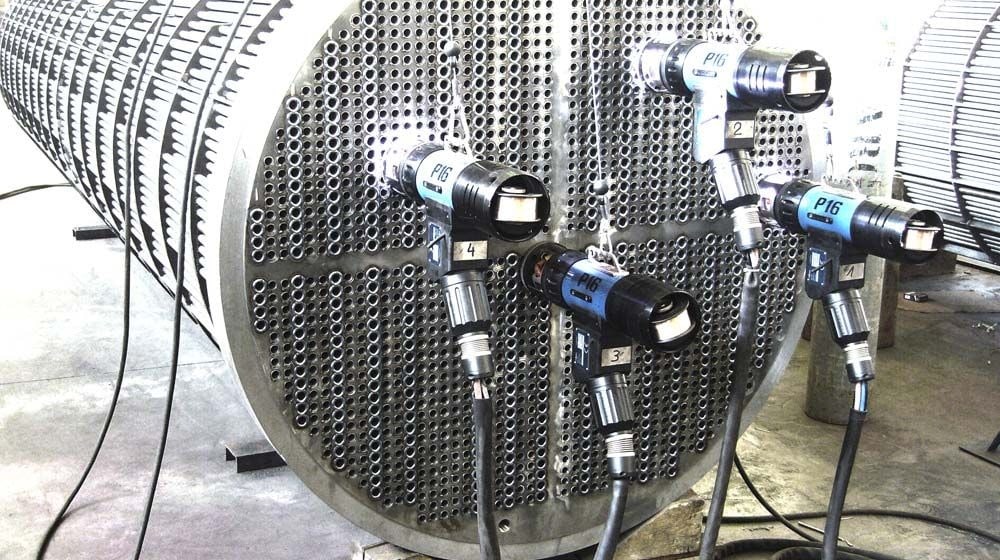

Головки для орбитальной сварки труб с трубными решетками. Доработанная серия P16 EVO сочетает в себе экономичность и надежность предшественника с упрощенным управлением и расширенной функциональностью: высочайшее качество сварного шва - воспроизводимое тысячи раз.
Жидкостное охлаждение до головки горелки обеспечивает стабильное качество сварочного процесса и увеличивает рабочий цикл. Надежность передачи тока повышается благодаря использованию новой графитовой муфты. Головка горелки, которую можно плавно наклонять на угол до 30 градусов, позволяет выполнять сложные работы в ограниченном пространстве.
ДОПОЛНИТЕЛЬНЫЕ СВОЙСТВА:
- Полностью охлаждаемый жидкостью корпус сварочной головки
- Головка горелки может плавно поворачиваться на угол до 30° (зона уменьшенного диаметра)
- Геометрия сварного шва: Утопленные, скрытые и выступающие трубы

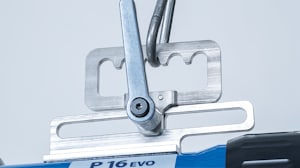

- Трехточечная опора из нержавеющей стали
- Ручная установка положения электрода: Ход +/- 5 мм
- Возможность адаптации к специальным горелкам например, к коробчатому коллектору, внутренней горелке (с/без холодной проволоки)
- Позиционирование в свариваемой трубе с помощью центрирующего патрона, который устанавливается на оправку (опционально)
- Сварочные головки с устройством подачи холодной проволоки дополнительно оснащаются устройством подачи холодной проволоки, установленным непосредственно на сварочной головке, включая крепежный механизм для
стандартной катушки проволоки D 100 мм/1 кг (3,937"/2,2 фунта)
- Устройство подачи проволоки следует за вращающейся осью горелки TIG для предотвращения вращения присадочной проволоки во время ее выхода из сопла
- Включая 3-точечную опору из нержавеющей стали, регулируемую без инструментов
- В комплект входит шланг длиной 7,5 м (24,6 фута) и набор инструментов
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ P16 EVO AVC:
• С электрическим контролем расстояния между дугами (AVC) - может использоваться только в сочетании с источником сварочного тока ORBIMAT 300 CA AVC/OSC.
| РАЗМЕРЫ | P16 EVO | P16 EVO KD | P16 EVO AVC |
| Размер "A" | 183.00 мм | 183.00 мм | 184.00 мм |
| Размер "B" | 478.84 мм | 478.84 мм | 478.84 мм |
| Размер "C" | 343.50 мм | 343.50 мм | 344.74 мм |
| Размер "D" | 80.00 мм | 80.00 мм | 80.00 мм |
| Размер "E" | 80.20 мм | 80.20 мм | 80.20 мм |
| Размер "F" | 357.31 мм | 489.81 мм | 591.50 мм |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | P16 EVO | P16 EVO AVC |
| Код с холодной проволокой | 833 000 001 | 833 000 002 |
| Код без холодной проволоки | 833 000 003 | - |
| От внутреннего диаметра трубки до наружного диаметра трубки | 10 - 78 мм* | 12 - 100 мм* |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | P16 EVO | P16 EVO AVC |
| Вес машины с холодной проволокой, включая пакет шлангов | 17.5 кг | 18.3 кг |
| Вес машины без холодной проволоки, включая пакет шлангов | 16.2 кг | - |
| Вес дополнительного блока проволоки | 1.0 кг | 1.0 кг |
| Дополнительный блок проволоки Ø | 0.8 мм | 0.8 мм |
| Длина пакета шлангов | 7.5 м | 7.5 м |
| КОМПЛЕКТ ПОСТАВКИ | | |
| Включает: | • 1 головка для орбитальной сварки труб с трубными решетками P16 EVO или P16 EVO AVC
• 1 трехточечная опора
• 1 транспортировочный кейс
• 1 набор инструментов
• 1 комплект инструкций по эксплуатации и список запасных частей
• Общие указания по технике безопасности Головки для повторной сварки труб |
| Подходящие аксессуары (поставляется опционально): | • Центрирующие патроны и оправки
• Специальная горелка (коробчатая головка, задняя листовая горелка)
• Быстросменный адаптер горелки
• Подача холодной проволоки KD
• Балансировочная пружина
• Закрытая газовая крышка
• Передняя обойма
• Электрошлифовальные станки ESG
• Кабель массы
• Удлинители пакетов шлангов
• Двойной редуктор давления
• Вольфрамовые электроды WS2 |

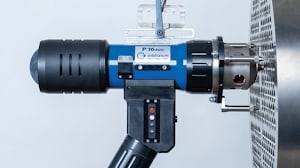

Орбитальная сварочная головка TIG для труб P16 EVO
Предыдущая версия P16 и P16 AVC
