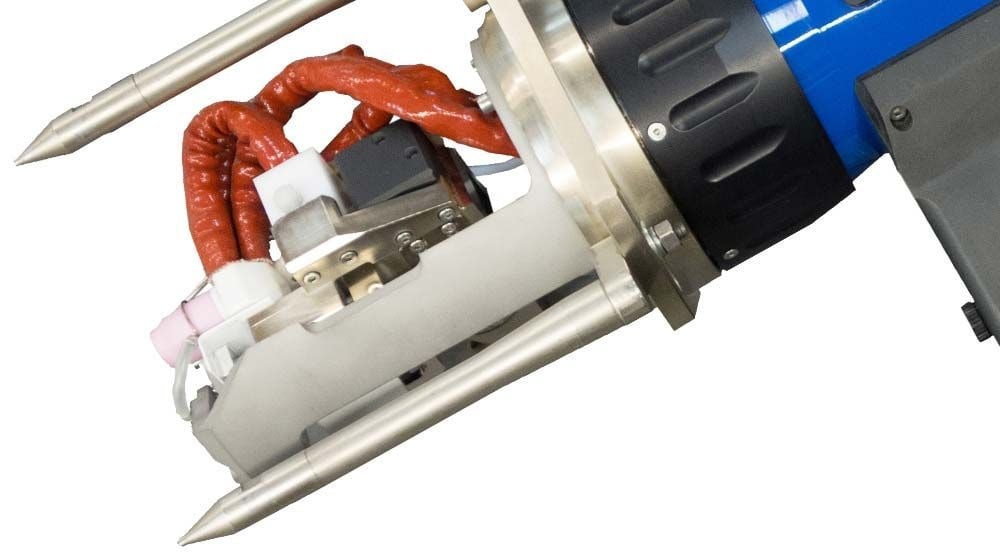

Орбитальная сварочная головка P16 EVO AVC

Орбитальная сварка труб с P16 EVO AVC: Прецизионные решения для трубных решеток

Серия P16 EVO от Orbitalum, включая модель P16 EVO AVC, представляет собой высокоэффективное решение для автоматизированной TIG-сварки труб в трубные решетки (трубную доску). Сочетая проверенную надежность с улучшенными характеристиками, P16 EVO AVC обеспечивает воспроизводимое качество сварных соединений, соответствующее самым высоким стандартам.

Ключевые преимущества и особенности P16 EVO AVC:

• Стабильный сварочный процесс: Эффективная система жидкостного охлаждения, охватывающая корпус головки и горелку, обеспечивает стабильность дуги и увеличивает срок службы оборудования.
• Улучшенная передача тока: Применение современной графитовой муфты гарантирует надежную и стабильную передачу сварочного тока.
• Сварка в ограниченном пространстве: Конструкция головки горелки позволяет плавно наклонять ее на угол до 30 градусов, что облегчает работу в условиях ограниченного доступа.
• Универсальность для различных типов соединений: P16 EVO AVC подходит для сварки труб с различной геометрией соединения: утопленных, заподлицо и выступающих.
• Точная настройка положения электрода: Ручная регулировка положения электрода с диапазоном +/- 5 мм обеспечивает высокую точность сварки.
• Адаптация к специальным задачам: Возможность использования различных типов горелок, включая коробчатые коллекторы и внутренние горелки (с подачей присадочной проволоки или без нее), расширяет область применения оборудования.
• Опциональная система центровки: Для обеспечения максимальной точности позиционирования предусмотрена возможность установки центрирующего патрона на оправку.
• Интегрированная система подачи холодной проволоки (опционально): Головки, оснащенные системой подачи холодной проволоки, имеют встроенный механизм с креплением для стандартных катушек проволоки D 100 мм/1 кг. Синхронизация подачи проволоки с вращением горелки предотвращает ее спутывание.
• Прочная конструкция: Трехточечная опора из нержавеющей стали с удобной регулировкой без инструментов.
• AVC (Automatic Voltage Control): Система автоматического контроля расстояния между дугой (AVC) доступна для P16 EVO AVC при использовании с источником сварочного тока ORBIMAT 300 CA AVC/OSC, что обеспечивает еще большую стабильность и точность сварки.
• Полная комплектация: В стандартный комплект входит шланг длиной 7,5 м и необходимый набор инструментов.

P16 EVO AVC: Технические характеристики и применение:

Модель P16 EVO AVC предназначена для сварки труб диаметром от 12 до 100 мм.

• Код с холодной проволокой: 833 000 002
• Диаметр трубы: 12-100 мм
• Вес с холодной проволокой (с пакетом шлангов): 18.3 кг
• Вес блока подачи проволоки: 1.0 кг (Ø0.8 мм)
• Длина шланга: 7.5 м

Комплект поставки:

• Головка для орбитальной сварки P16 EVO AVC
• Трехточечная опора
• Транспортировочный кейс
• Набор инструментов
• Инструкции по эксплуатации и список запасных частей

Дополнительные опции:

• Центрирующие патроны и оправки
• Специальные горелки
• Быстросменный адаптер горелки
• Подача холодной проволоки KD
• Балансировочная пружина
• Газовая крышка
• Передняя обойма
• Электрошлифовальные станки ESG
• Кабель массы
• Удлинители шлангов
• Двойной редуктор давления
• Вольфрамовые электроды WS2
