Выпуск фланцевый ВФ
Область применения системы водоснабжения, неогресивные стоки, изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Внешнее и внутренне защитное покрытие. Фланци PN10
Показатели
Временное сопротивление σB, не менее МПа (кгс/мм2) - 420 (42,8)
Условный предел текучести σ0,2, не менее МПа (кгс/мм2) - 300 (30,6)
Относительное удлинение, не менее, % - 5,0
Твердость металла Не более - 250 НВ
Величина гидроиспытания, МПа
- от DN 80 до DN 300 мм - 2,5 МПа (25,0 кгс/см2);
- от DN 350 до DN 600 мм - 1,6 МПа (16,0 кгс/см2);
- от DN 700 до DN 1000 мм - 1,0 МПа (10,0 кгс/см2)

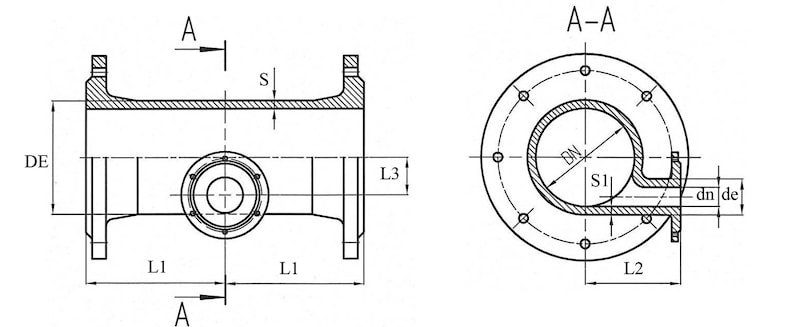

Размеры приведены в мм.
DN | dn | Исполнение Б (ГОСТ) | DE | de | S | S1 | L1 | L2 | L3 | 250 | 100 | 274 | 118 | 9 | 7,2 | 300 | 250 | 75 | 150 | 274 | 170 | 9 | 7,8 | 300 | 250 | 50 | 300 | 100 | 326 | 118 | 9,6 | 7,2 | 300 | 275 | 100 | 150 | 326 | 170 | 9,6 | 7,8 | 300 | 275 | 75 | 350 | 100 | 378 | 118 | 10,2 | 7,2 | 300 | 300 | 124 | 150 | 378 | 170 | 10,2 | 7,8 | 300 | 300 | 99 | 400 | 100 | 429 | 118 | 10,8 | 7,2 | 300 | 325 | 149 | 150 | 429 | 170 | 10,8 | 7,8 | 300 | 325 | 124 | 500 | 100 | 532 | 118 | 12 | 7,2 | 500 | 375 | 201 | 150 | 532 | 170 | 12 | 7,8 | 500 | 425 | 175 | 600 | 150 | 635 | 170 | 13,2 | 7,8 | 550 | 425 | 227 | 200 | 635 | 222 | 13,2 | 8,4 | 550 | 450 | 201 | 700 | 150 | 738 | 170 | 14,4 | 7,8 | 600 | 450 | 279 | 200 | 738 | 222 | 14,4 | 8,4 | 600 | 500 | 253 | 800 | 200 | 842 | 222 | 15,6 | 8,4 | 700 | 525 | 305 | 300 | 842 | 326 | 15,6 | 9,6 | 700 | 575 | 253 | 900 | 200 | 945 | 222 | 16,8 | 9,4 | 700 | 575 | 356 | 300 | 945 | 326 | 16,8 | 9,6 | 700 | 625 | 304 | 1000 | 300 | 1048 | 326 | 18 | 9,6 | 700 | 675 | 326 | 400 | 1048 | 429 | 18 | 10,8 | 700 | 700 | 304 |
Обозначение выпуска фланцевого со стволом условного прохода 300 мм и с отростком условного прохода 150 мм исполнение Б:
- Выпуск ВФ 300 150 Б ТУ 1460-035-90910065-2015.
