PN: 1,6 МПа (16 кгс/см2)
Задвижка стальная фланцевая 30с41нж предназначена для использования в качестве запорного устройства на трубопроводах и магистральных линиях транспортирующих жидкие и газообразные среды неагрессивные по отношению к материалу основных деталей стальной задвижки 30с41нж.
Задвижка стальная 30с41нж используется для полного перекрытия потока рабочей среды на трубопроводе. Задвижки 30с41нж имеют фланцевое присоединение к трубопроводу по ГОСТ 12815-80, исполнение 1. Фланцы корпуса задвижки соответствуют ГОСТ 12819-80. Климатическое исполнение задвижки 30с41нж - У1 соответствующим ГОСТу 15150-69 (для климатических зон с температурой окружающей среды от -40°С до +60°С)
Рабочая среда - вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды.
Температура рабочей среды от −40°С до +425°С
Условия эксплуатации - У1
Минимальная температура окружающего воздуха - −40°С
Материальное исполнение задвижек 30с41нж
Корпус - сталь 25Л
Крышка - сталь 25Л
Клин (диски) - сталь 25Л
Шпиндель - 20Х13
Гайка шпинделя - сталь 45, латунь ЛС59-1 (для исполнения под приварку)
Гайка - углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
Шпилька, болт - углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
Болт откидной - сталь 35
Уплотнение между корпусом и крышкой (прокладка, кольцо) - паронит
Набивка сальника - АГИ, ТРГ
Маховик - сталь 25Л
Подшипник - шариковый упорный
Наплавка на кольце в корпусе - 07Х25Н13, 08Х21Н10Г6
Наплавка на клине - 13Х25Т, 10Х17Т

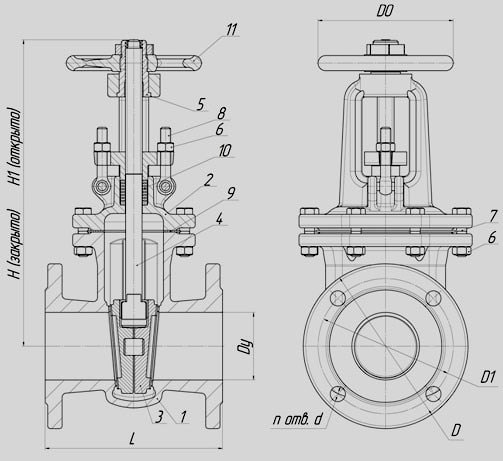

Габаритные размеры задвижек 30с41нж
Условный
проход | D | D0 | L | H | H1 | Масса,
кг |
50 | 160 | 160 | 180 | 281 | 346 | 17 |
80 | 195 | 160 | 210 | 336 | 428 | 29 |
100 | 215 | 210 | 230 | 385 | 496 | 39 |
125 | 245 | 210 | 255 | 470 | 600 | 61 |
150 | 280 | 320 | 280 | 576 | 742 | 83 |
200 | 335 | 320 | 330 | 686 | 902 | 124 |
250 | 405 | 400 | 450 | 854 | 1118 | 242 |
300 | 460 | 460 | 500 | 998 | 1315 | 315 |
350 | 520 | 460 | 550 | 1220 | 1570 | 465 |
400 | 580 | 502 | 600 | 1440 | 1850 | 640 |
Присоединительные размеры фланцев по ГОСТ 33259-2015
