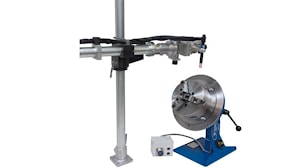

Поворотные устройства Orbitalum для механической орбитальной сварки TIG представляют собой надежное и эффективное решение для сварки вращающихся заготовок, коротких фитингов и фитингов.
Компактные поворотные столы для промышленного
производства или для гибкого использования в
мастерских — в сочетании с источником питания
серии ORBIMAT сварочная система высочайшей
точности и, тем не менее, чрезвычайно проста в
обращении.
Все источники питания для орбитальной сварки от
Orbitalum автоматически определяют поворотные
столы и их свойства, так что оператору нужно только
вызвать заданную программу сварки и запустить
процесс перед началом сварки.

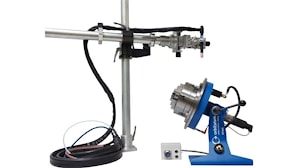

Сварочные поворотные столы доступны в различных
версиях и при необходимости могут быть оснащены
различными опциями. Благодаря устойчивой
конструкции даже массивные заготовки можно
позиционировать без проблем. При этом
осуществляется мощный зажим без деформации
заготовки.
В то время как качество сварного шва остается на
постоянно высоком уровне, физическая нагрузка на
оператора значительно снижается.
Результат: максимальная надежность и производительность.
Преимущества с первого взгляда:

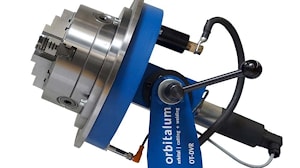

• Поворотный стол можно бесступенчато наклонять от 0 до 90°.

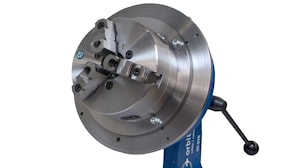

• Центрированный зажимной трехкулачковый патрон из закаленной и полированной стали.

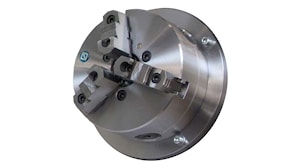

• Доступны трехкулачковые токарные патроны для различных диапазонов зажима.
• Прочная стальная конструкция, превосходно подходящая для использования даже в экстремальных технологических условиях.
• Устойчивая поворотная подставка для горелки
• Трехкоординатная факельная опора
• Держатель шарового шарнира для механизированной горелки TIG

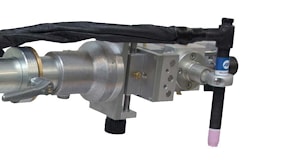

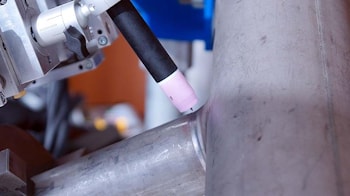

• Механизированная горелка TIG 250 А с жидкостным охлаждением

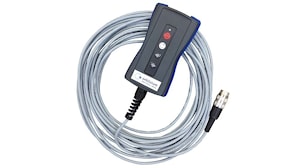

• Дистанционное управление для большего удобства оператора (доступно опционально)

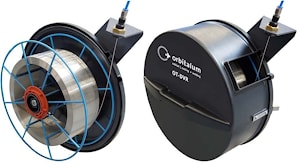

• Подача холодной проволоки для проволоки Ø 0,8 мм (0,031 дюйма) и 1,0 мм (0,039 дюйма) для сварки холодной проволокой (опционально)
• Современный функциональный дизайн

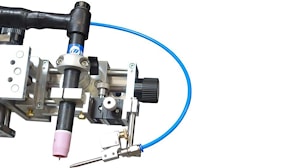

• Блок управления дуговым промежутком для автоматического контроля и удержания дугового промежутка (AVC = Arc Voltage Control)
• Сокращение времени сварки при неизменно высоком качестве
• Совместим со всеми источниками питания серии ORBIMAT.
| СВОЙСТВА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Код | 855 000 011 | 855 000 012 | 855 000 001 | 855 000 002 |
| ПОВОРОТНЫЙ СТОЛ | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Макс. нагрузка в горизонтальном положении (заготовка + токарный патрон), не более: | 50 кг | 50 кг | 100 кг | 100 кг |
| Размеры: | 300 x 300 x 395 мм | 300 x 300 x 395 мм | 600 x 570 x 695 мм | 600 x 570 x 695 мм |
| Расстояние от пола до оси вращения: | 279 мм | 279 мм | 590 мм | 590 мм |
| Поворотный стол можно бесступенчато наклонять от 0 до 90°. | | | | |
| Фиксация с помощью двух зажимных рычагов | | | | |
| Поворотная пластина – Ø наружный диаметр: | 300 мм | 300 мм | 400 мм | 400 мм |
| Полый вал Ø наружный диаметр: | 30 мм | 30 мм | 125 мм | 125 мм |
| Встроенная силовая муфта сварки для передачи массы на поворотную пластину | | | | |
| Встроенная вилка сварочного тока для подключения кабеля заземления | | | | |
| Концевой выключатель для установки нуля и калибровки скорости | | | | |
| Консоль стойки для установки стойки непосредственно на проигрыватель | | | | |
| Монтажные отверстия для крепления к полу | | | | |
| Коробка распределения сигналов с возможностью подключения кабеля управления ORBIMAT-DVR, двигателем поворотного стола, концевым выключателями, подачей холодной проволоки и дистанционного управления OWH BASIC | | | | |
| Рычаг наклона для выбора направления вращения | | | | |
| ПОДСТАВКА | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Стойка сварочной горелки, установленная на консоли | | | | |
| Стойка сварочной горелки крепится отдельно | | | | |
| Базовый зажим с монтажными отверстиями для крепления в месте использования | | | | |
| Габаритные размеры стойки наружный диаметр x длина: | 50 x 1200 мм | 50 x 1200 мм | 50 x 1200 мм | 50 x 1200 мм |
| Размеры удлинителя наружный диаметр x длина: | 50 x 800 мм | 50 x 800 мм | 50 x 800 мм | 50 x 800 мм |
| Выдвижной поворотный узел с магнитным стопором для фиксации положения сварки | | | | |
| Возможна грубая регулировка с помощью зажимного рычага, включая узел поперечного зажима | | | | |
| Трехкоординатная опора для точной регулировки горелки. Регулировки: каждые 50 мм | | | | |
| Держатель | | | | |
| МАШИННАЯ ГОРЕЛКА | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Механизированный резак с жидкостным охлаждением и длиной шланг-пакета 4 м | | | | |
| Допустимая нагрузка: постоянный ток: 250 А, переменный ток: 180 А при 100% ED | | | | |
| Вкл. стандартное оборудование горелки для электрода диаметром 2,4 мм | | | | |
| ЛИНЕЙНЫЙ БЛОК AVC* | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Блок управления дуговым промежутком для автоматического упр. и удержания дугового промежутка | | | | |
| Линейный ход: 55 мм | | | | |
| ОМПЛЕКТ ПОСТАВКИ | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Сварочный поворотный стол серии DVR (без токарного патрона) | 1 | 1 | 1 | 1 |
| Подставка | 1 | 1 | 1 | 1 |
| Коробка распределения сигналов | 1 | 1 | - | - |
| Машинный резак с оборудованием | 1 | 1 | 1 | 1 |
| AVC Линейный блок | - | 1 | - | 1 |
| Адаптер подключения сварочного тока | 1 | 1 | 1 | 1 |
| Инструкции по эксплуатации и список запасных частей | 1 | 1 | 1 | 1 |
Сварочные поворотные столы DVR
